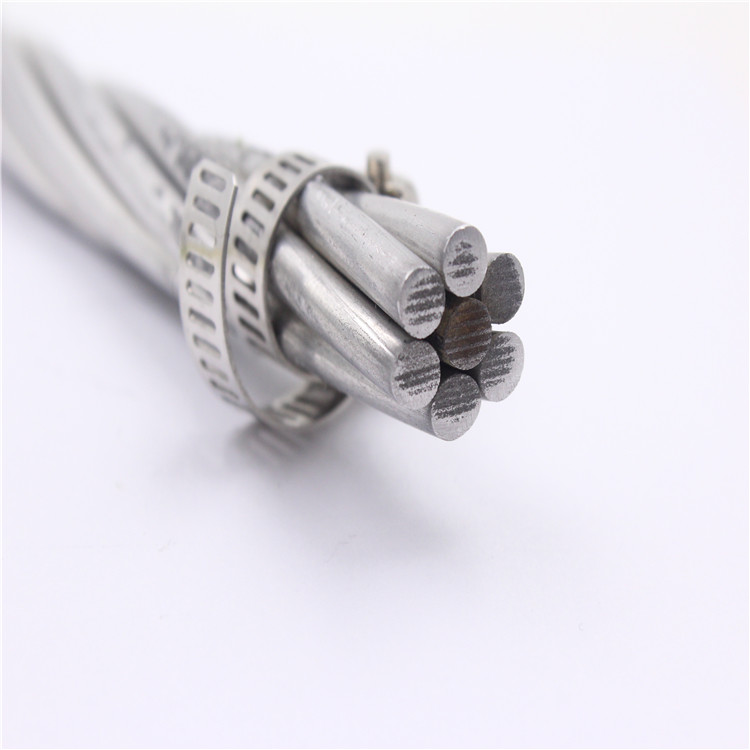

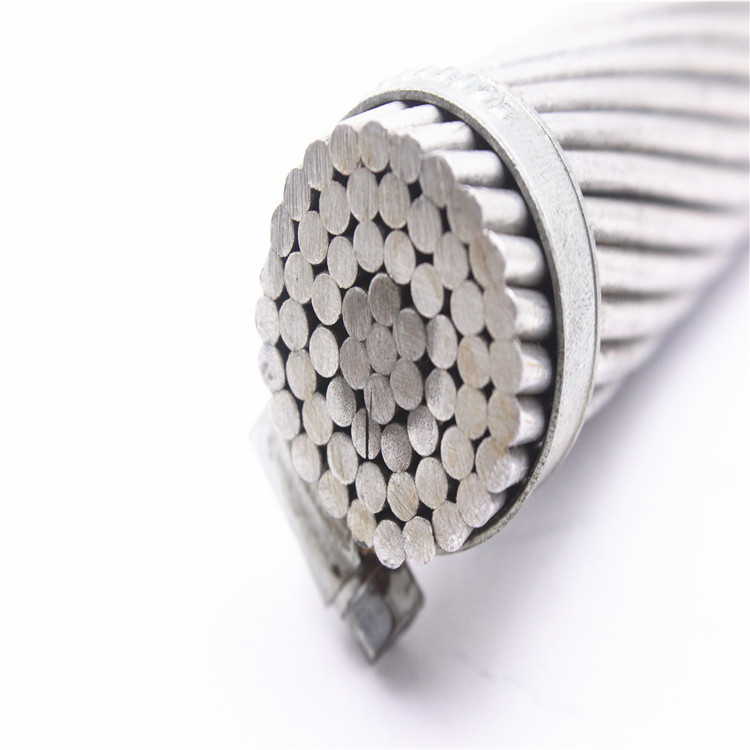

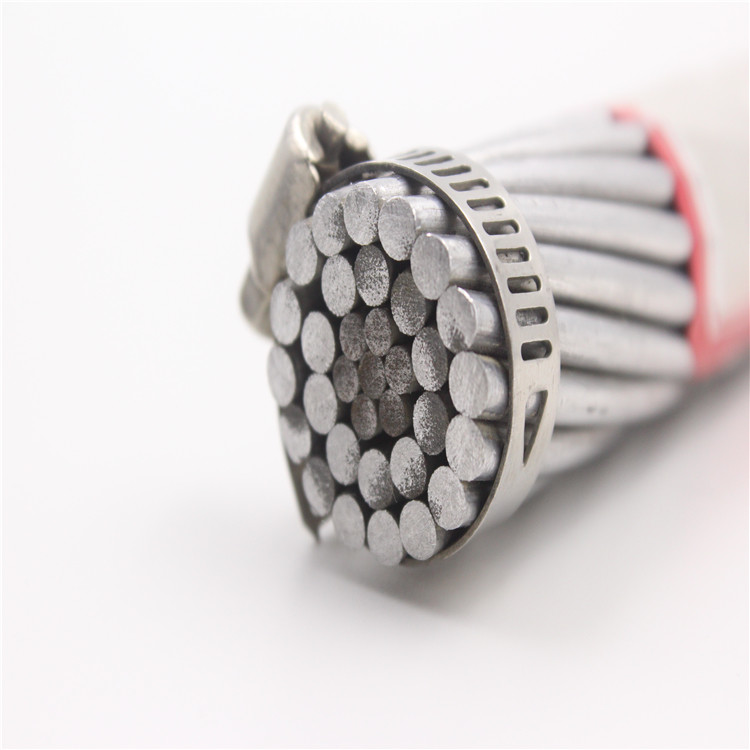

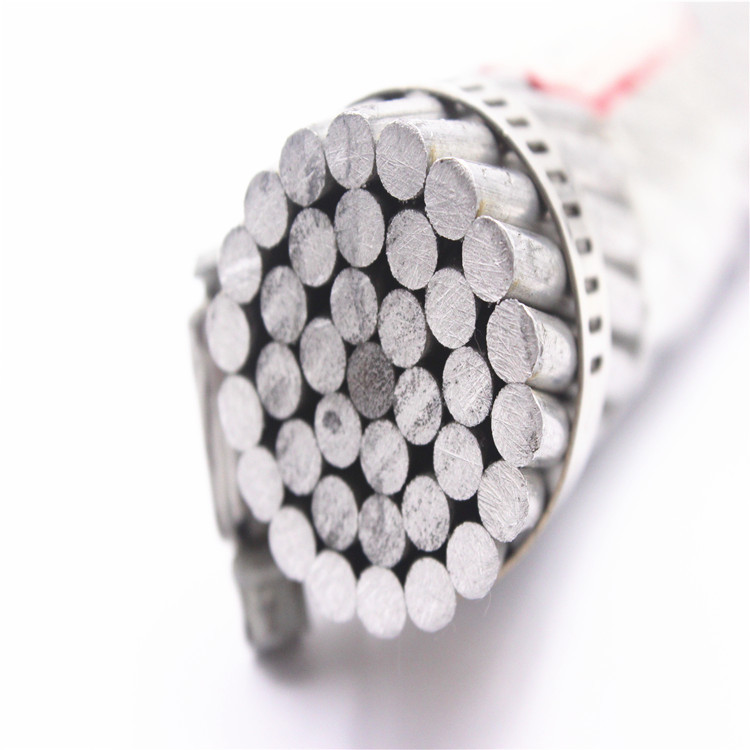

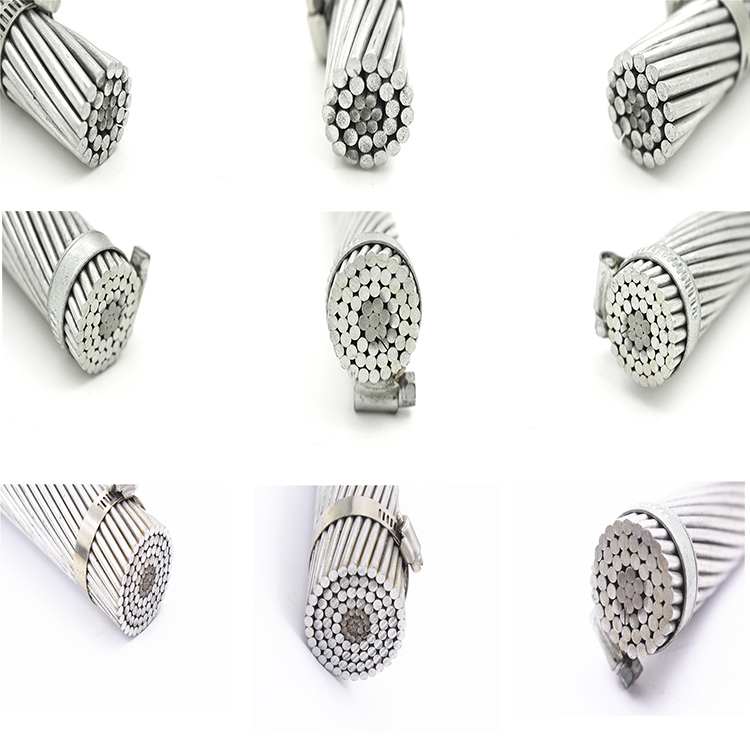

Kabelbestehender galvanisierter Stahlkern ACSR (Aluminiumleiter Steel Reinforced), der durch konzentrische Schichten Aluminiumdraht umgab, und fetten gegebenenfalls ein.
2.Application
ACSR, AAC, AAAC, ASCSR&ACAR-Leiter weitverbreitet in den Hochspannungsleitungen mit verschiedenen Spannungspegeln. Da sie solche gute Eigenschaften wie einfache Struktur, bequeme Installation und Wartung haben, sind niedrige Kosten für die Linie, große Übertragungskapazität und auch für das Legen über Flüsse und Luftlinie der Täler usw. passend.
Technische Eigenschaften ACSR basiert auf Standard-BS 215
Codename | Nominaler Aluminiumbereich | Schiffbruch und Drahtdurchmesser | Schnittbereich des Aluminiums | Gesamtschnittbereich | Ca. Gesamtdurchmesser | Ca. Massen | Berechneter DC-Widerstand bei 20OC | Berechnetes Bruchlast | |
Al | Stahl | ||||||||
Millimeter2 | No./mm | Millimeter2 | Millimeter2 | Millimeter | kg/km | Ohm /km | kN | ||
KANINCHEN | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
HUND | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
WOLF | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LUCHS | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ZEBRA | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |

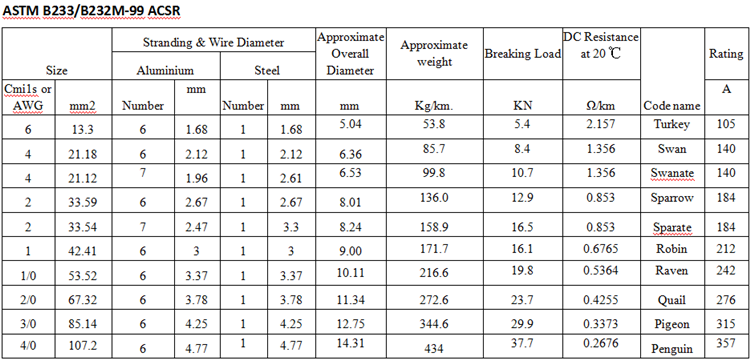

Technische Eigenschaften ACSR basiert auf Standard-ASTM B 232
Codename |
Nominal AWG/MCM |
Schiffbruch und Drahtdurchmesser | Schnittbereich des Aluminiums | Gesamtschnittbereich | Ca. Gesamtdurchmesser | Ca. Massen | Berechneter DC-Widerstand bei 20OC | Berechnetes Bruchlast | |
Al | Stahl | ||||||||
No./mm | Millimeter2 | Millimeter2 | Millimeter | kg/km | Ω/km | kN | |||
Die Türkei | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Schwan | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Spatz | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Rabe | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Wachteln | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 |
23,62 |
3.Standard
BS-215-2-70 ACSR
BS-EN-50182:2001
ASTM B233/B232M-99
PACKAGING&SHIPPING
Unterschiedliches Paket für Kunden wählen!
Für den obenliegenden Leiter (AAC AAAC ACSR ACAR ACSR/AW), benutzen wir normalerweise die hölzerne Standardtrommel, um als das belowing Bild zu verpacken. Wir können die verschiedenen Paketarten entsprechend den Anforderungen des Kunden entwerfen.
BESTE DIENSTLEISTUNGEN!
Waren 1.Custom: wir können Kabel als Ihr Bedarf machen einschließen die Farbe, Größe und also bieten on.we auch Soem /ODM an
Fabrik 2.Own: Verlässliche Quelle von Rohstoffen, können wir Ihnen den Fabrikpreis anbieten.
Probe 3.Free: Die freie Probe zum bereitzustellen, aber die Beispielfracht müssen von den Kunden paied;
Lieferung 4.Speed: 15-30 Tage, Berufstransportteam.
Typprüfung 5.All: Professionelle technische Ausrüstung stellen die hohe Qualität sicher.
Zeitraum 6.Warranty: Freier Produktgarantiezeitraum ist übliche 3-5 Jahre.
