Das Produkt von Leiter aaac Draht der Aluminiumlegierung 5154 der Stromkabelhersteller sind in den obenliegenden Energie transmisstion Linien mit den verschiedenen Spannungspegeln, weil sie solche guten Eigenschaften als einfache Struktur sind, bequeme Installation weitverbreitet gewesen und Wartung .low kostete große Übertragungskapazität, und sie sind auch für das Legen über Flusstäler und den Platz passend, in dem spezielle geographische Eigenschaften existieren.
Spezifikation von ASTM B399/B399M-2004 AAAC
AWG-Lehre | Leitergröße | Schiffbruch | Masse | Bewertete Stärke | DC-Widerstand bei 20' C | ||
mm2 | cmil | Nein. | Millimeter | kg/km | KN | Ω/km | |
405,4 | 800000 | 37 | 3,73 | 1109 | 116 | 0,08285 | |
380,0 | 750000 | 37 | 3,62 | 1045 | 109 | 0,08796 | |
354,7 | 700000 | 37 | 3,49 | 971,2 | 101 | 0,09464 | |
329,4 | 650000 | 37 | 3,37 | 905,5 | 94,9 | 0,1015 | |
304,0 | 600000 | 37 | 3,23 | 831,9 | 91,0 | 0,11049 | |
278,7 | 550000 | 37 | 3,10 | 766,2 | 83,9 | 0,11995 | |
253,4 | 500000 | 19 | 4,12 | 695 | 74,2 | 0,13224 | |
228,0 | 450000 | 19 | 3,91 | 626 | 66,8 | 0,14683 | |
202,7 | 400000 | 19 | 3,69 | 557,5 | 59,5 | 0,16486 | |
177,3 | 350000 | 19 | 3,45 | 487,3 | 52,0 | 0,18860 | |
152,0 | 300000 | 19 | 3,19 | 416,7 | 46,6 | 0,22059 | |
126,7 | 250000 | 19 | 2,91 | 346,7 | 38,8 | 0,26509 | |
0000 | 107,2 | 211600 | 7 | 4,42 | 294,7 | 32,5 | 0,31188 |
000 | 85,0 | 167800 | 7 | 3,93 | 233 | 25,7 | 0,3945 |
00 | 67,4 | 133100 | 7 | 3,50 | 184,8 | 20,4 | 0,49738 |
0 | 53,5 | 105600 | 7 | 3,12 | 146,8 | 17,0 | 0,62592 |
2 | 33,6 | 66360 | 7 | 2,47 | 92 | 10,6 | 0,9987 |
4 | 21,1 | 41740 | 7 | 1,96 | 57,9 | 6,69 | 1,5860 |
6 | 13,3 | 26240 | 7 | 1,55 | 36,2 | 4,18 | 2,5361 |

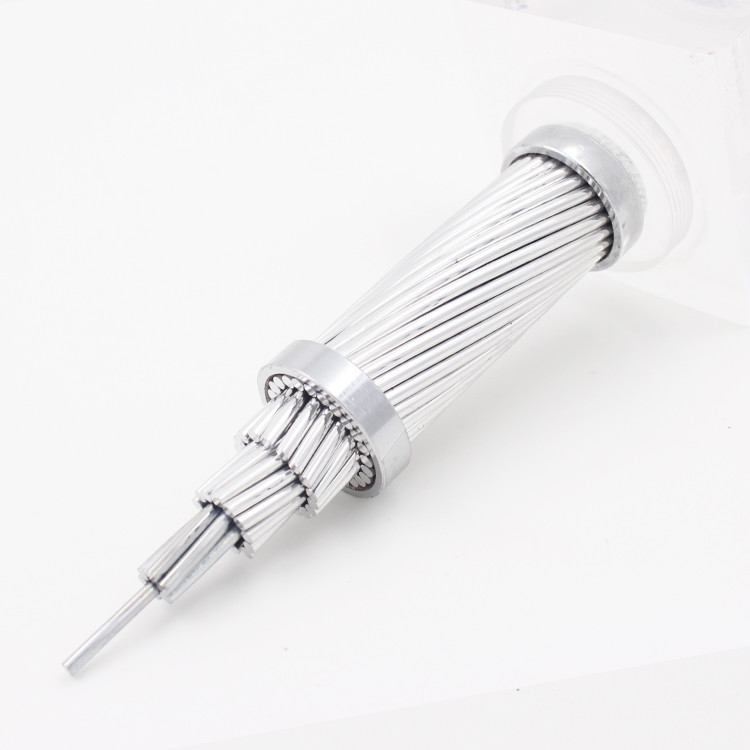

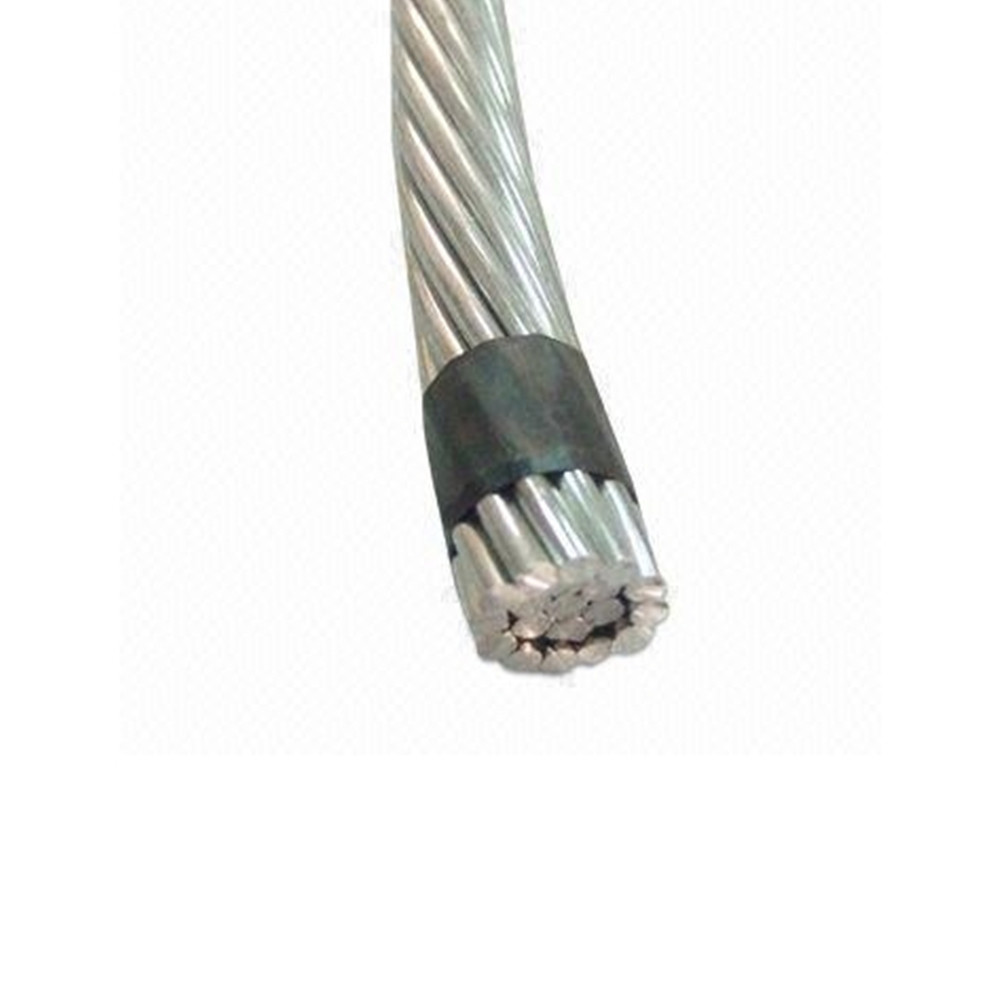

Diese Leiter werden durch einige Aluminiummagnesium silicom Drähte gebildet, die in den konzentrischen Schichten angeschwemmt werden.
Alle Drähte haben den gleichen Nenndurchmesser. Der meiste allgemeine Bau besteht aus 7, 19, 37 und 61 Drähten.
1.Busbars bei H.V. Substations.
2.H.V. obenliegende Linien.
