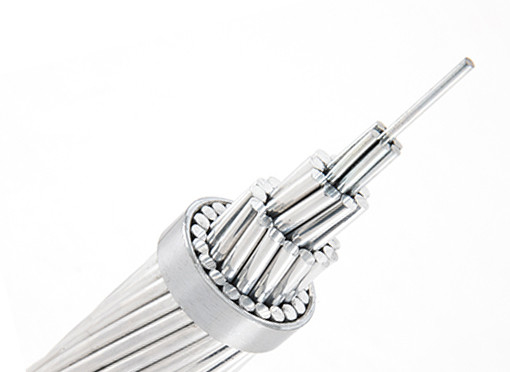

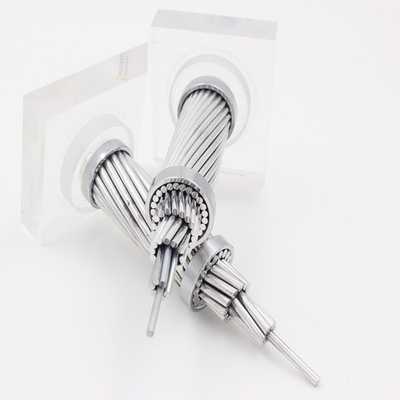

Aluminiumleiter Steel Reinforced (ACSR) ist konzentrisch angeschwemmter Leiter mit einen oder mehreren Schichten hartem gezogenem Aluminiumdraht 1350-H19 auf galvanisiertem Stahldrahtkern. Der Kern kann einzelner Draht sein oder angeschwemmt abhängig von der Größe. Stahlkerndraht ist in der Galvanisation der Klasse A, B oder der Klasse C für Korrosionsschutz verfügbar. Zusätzlicher Korrosionsschutz ist die Anwendung des Fetts zum Kern oder zur Infusion des abgeschlossenen Leiters mit Fett verfügbares durchgehendes.
Dem Anteil des Stahls und des Aluminiums in einem ACSR-Leiter kann vorgewählt werden basiert worden auf der mechanischen Festigkeit und der Strombelastbarkeit, die durch jede Anwendung verlangt werden.
ACSR-Leiter werden für ihre Aufzeichnung der Wirtschaft, der Zuverlässigkeit und des vorteilhaften Verhältnisses der Stärke/Gewicht erkannt. ACSR-Leiter kombinieren die leichte und gute Leitfähigkeit des Aluminiums mit der hochfesten Stärke und der Rauheit des Stahls. In der Linie Entwurf, kann dieses Hochspannungen, weniger Senkung, und längere Spannlängen als erreichbar versehen mit den meisten anderen Arten obenliegende Leiter.
Midal-Fertigung und ACSR auf hölzernen/Stahleinwegspulen oder rückzahlbaren Stahlspulen abhängig von Kundenanforderung liefern.
Technische Eigenschaften ACSR basiert auf Standard-BS 215
Codename | Nominaler Aluminiumbereich | Schiffbruch und Drahtdurchmesser | Schnittbereich des Aluminiums | Gesamtschnittbereich | Ca. Gesamtdurchmesser | Ca. Massen | Berechneter DC-Widerstand bei 20OC | Berechnetes Bruchlast | |
Al | Stahl | ||||||||
Millimeter2 | No./mm | Millimeter2 | Millimeter2 | Millimeter | kg/km | Ohm /km | kN | ||
KANINCHEN | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
HUND | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
WOLF | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LUCHS | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ZEBRA | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Technische Eigenschaften ACSR basiert auf Standard-ASTM B 232
Codename |
Nominal AWG/MCM |
Schiffbruch und Drahtdurchmesser | Schnittbereich des Aluminiums | Gesamtschnittbereich | Ca. Gesamtdurchmesser | Ca. Massen | Berechneter DC-Widerstand bei 20OC | Berechnetes Bruchlast | |
Al | Stahl | ||||||||
No./mm | Millimeter2 | Millimeter2 | Millimeter | kg/km | Ω/km | kN | |||
Die Türkei | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Schwan | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Spatz | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Rabe | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Wachteln | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
