Anwendung: Fernleitungs- und Nebenstellensystem
Der invar-Leiter, der hergestellt wird, ist eine Art spezieller obenliegender Leiter, der mit hochfestem Aluminium-gekleidetem Invarkern und super thermischem beständigem Aluminiumlegierungsdraht angeschwemmt wird. Er nutzt den niedrigen Längenausdehnungskoeffizienten des Invarmaterials, um „niedrige Senkung“ zu machen und benutzt eine thermische beständige Aluminiumlegierung, um „grossräumiges“ zu haben, macht vollen Gebrauch von den ursprünglichen Fernleitungs- und Turmbetriebsmitteln und spart Raum. Er hat die Eigenschaft der Verdoppelungskapazität mit dem gleichen Durchmesser und der gleichen Senkung, die Kraftübertragung an der Hochsaison sicherstellen können.

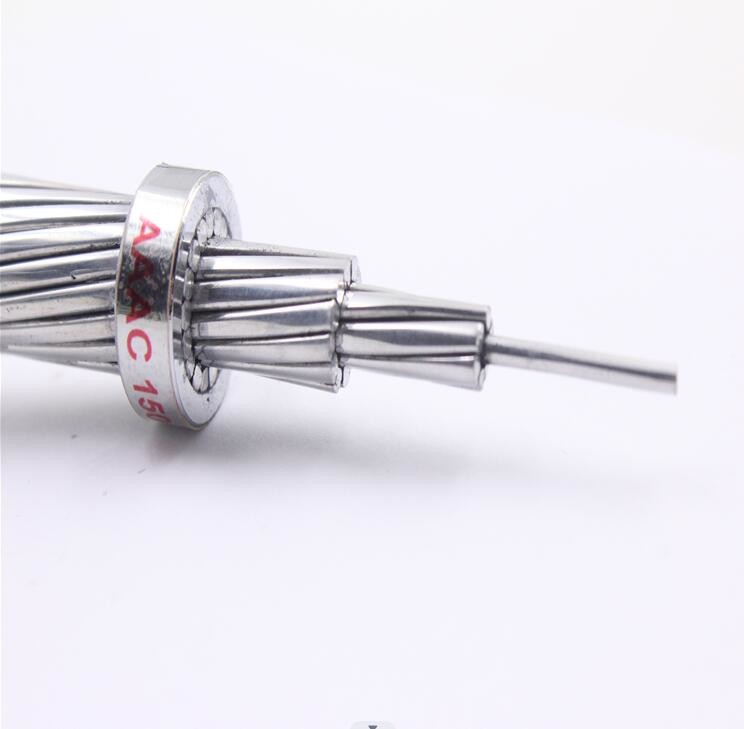

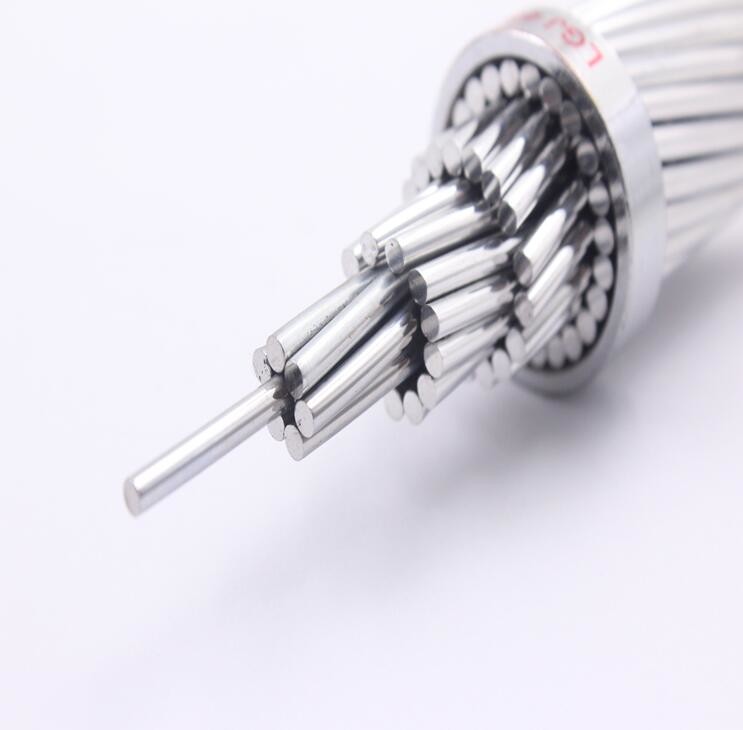

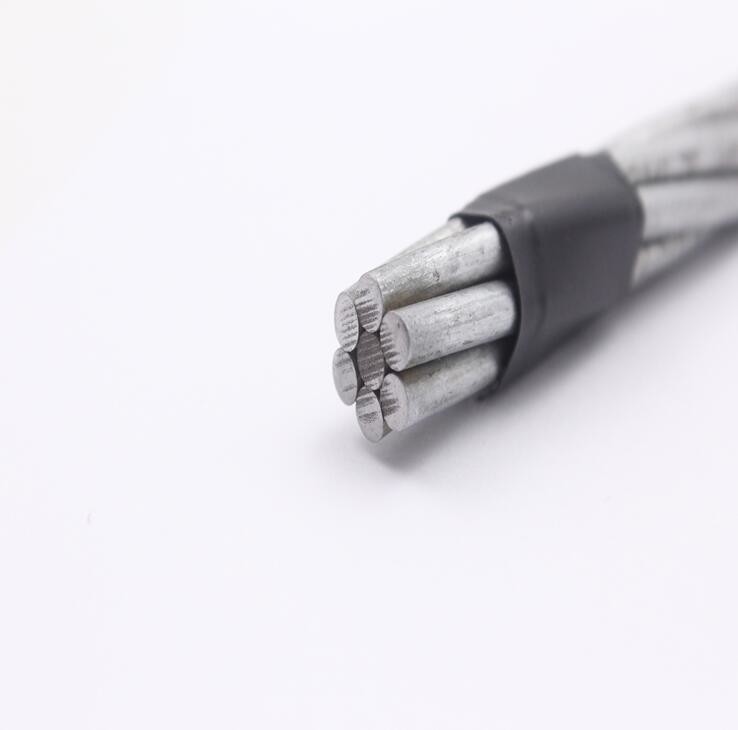

Leiter Type:
6201 technische Eigenschaften AAAC basiert auf ASTM B399
Codename | Bereich | Nein/Durchmesser | Gesamtdurchmesser | Ca. Massen | Berechnetes Bruchlast | |
Nominal | Tatsächlich | |||||
MCM | Millimeter 2 | NO./mm | Millimeter | Kg/km | kN | |
Arkon | 30,58 | 15,48 | 7/1.68 | 5,04 | 42,7 | 4,92 |
Alton | 48,69 | 24,71 | 7/2.12 | 6,35 | 68 | 7,84 |
Ames | 77,47 | 39,22 | 7/2.67 | 8,02 | 108 | 12,45 |
Azusa | 123,3 | 62,38 | 7/3.37 | 10,11 | 172 | 18,97 |
Anaheim | 155,4 | 78,65 | 7/3.78 | 11,35 | 217 | 23,93 |
Amherst | 195,7 | 99,22 | 7/4.25 | 12,75 | 273 | 30,18 |
Alliance | 246,9 | 125,1 | 7/4.77 | 14,31 | 345 | 38,05 |
Butte | 312,8 | 158,6 | 19/3.26 | 16,3 | 437 | 48,76 |
Kairo | 465,4 | 235,8 | 19/3.98 | 19,88 | 650 | 69,48 |
Darien | 559,5 | 283,5 | 19/4.36 | 21,79 | 781 | 83,52 |
Feuerstein | 740,8 | 375,3 | 37/3.59 | 25,16 | 1035 | 108,21 |
AAAC ALLER ALUMINIUMLEGIERUNGS-LEITER ASTM BA399
Bereich | Nein/Durchmesser | Gesamtdurchmesser | Ca. Massen | Berechnetes Bruchlast | Maximaler DC-Widerstand an 20oC | |
Nominal | Tatsächlich | |||||
AWG/MCM | Millimeter 2 | NO./mm | Millimeter | Kg/km | kN | Ohm/km |
6 | 13,3 | 7/1.55 | 4,67 | 37 | 4,22 | 2,5199 |
4 | 21,15 | 7/1.96 | 5,89 | 58 | 6,71 | 1,5824 |
2 | 33,63 | 7/2.47 | 7,42 | 93 | 10,68 | 0,9942 |
1/0 | 53,48 | 7/3.119 | 9,36 | 148 | 16,97 | 0,6256 |
2/0 | 67,42 | 7/3.5 | 10,51 | 186 | 20,52 | 0,4959 |
3/0 | 85,03 | 7/3.9 | 11,8 | 234 | 25,86 | 0,3936 |
4/0 | 107,23 | 7/4.4 | 13,26 | 296 | 32,63 | 0,3119 |
250 | 126,66 | 19/2.91 | 14,57 | 349 | 38,93 | 0,2642 |
300 | 152,1 | 19/3.19 | 16,97 | 419 | 46,77 | 0,2199 |
350 | 177,35 | 19/3.44 | 17,24 | 489 | 52,25 | 0,1887 |
400 | 202,71 | 19/3.68 | 18,43 | 559 | 59,74 | 0,1650 |
450 | 228 | 19/3.9 | 19,55 | 629 | 67,19 | 0,1467 |
500 | 253,35 | 19/4.12 | 20,6 | 698 | 74,64 | 0,1321 |
