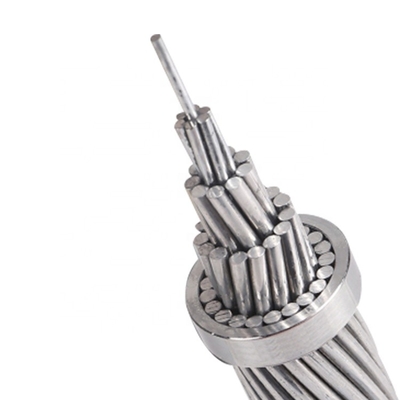

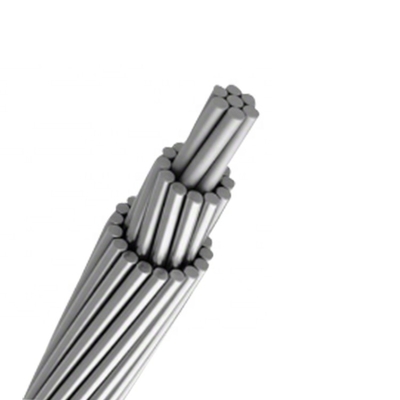

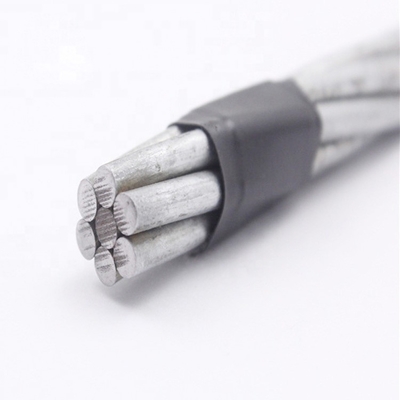

Obenliegende Kraftübertragung bloßer Aluminium-ACSR-Elch-Leiter-Solid Type Fors

ACSR-Zebraleiter gehört ACSR-BS215. Es gibt allgemeinen Punkt mit acsr Elchleiter. Alle sie bestehen 54 Aluminium- und aus 7 Stahlen. Aber andere acsr Zebra-Leiterspezifikation ist zu dem Elchleiter total unterschiedlich. Der Durchmesser des Aluminiums und des Stahls ist der selbe. Sie sind 3,18 Millimeter. Von der Berechnung können wir wissen, dass der Gesamtdurchmesser 28,62 Millimeter ist. Dann ist Gesamtschnittbereich 484,50 mm2, und Schnittbereich des Aluminiums ist 428,90 mm2. Das Gewicht ist auch ein einfacher Test, lineare totalmasse sollte 1621 kg/km sein. Dann ist sein berechnetes Bruchlast 13190 Dan. Wenn der acsr Zebraleiter funktioniert, ist die gegenwärtige Bewertung 635 A. Bei ℃ 20 ist der berechnete DC-Widerstand 0,0674 Ω/km.



Codename		acsr Zebraleiter
Nominaler Aluminiumbereich Millimeter 2		400
Anschwemmung der Struktur	Al nein.	54
	Al-Durchmesser.	3,18
	St., nein.	7
	St.-Durchmesser	3,18
Schnittbereich des Aluminiums	Millimeter 2	428,9
Gesamtschnittbereich	Millimeter 2	484,5
Gesamtdurchmesser	Millimeter	28,62
Summe	kg/km	1621
Berechnetes Bruchlast	Dan	13190
Berechnen Sie DC-Widerstand bei ℃ 20	Ω/km	0,0674



Wie wir alle wissen hat acsr Zebraleiter die einfache Struktur, die einfache Wartung bedeutet. Und Aluminium ist der hauptsächlichrohstoff des acsr Zebraleiters, also hat es verhältnismäßig niedrigen Preis und große Übertragungskapazität.

Was mehr ist, kann acsr Zebraleiter einfach sein, dem Legen von geographischen Sonderbedingungen wie Flüssen und Tal zu entsprechen. So ist er im obenliegenden Getriebe weitverbreitet. Und wegen dieses Leiters hat hochfeste Stärke und Leichtgewichtler, acsr Zebraleiter ist passend, besonders lange Spannen mit weniger zu bedecken Unterstützung.
