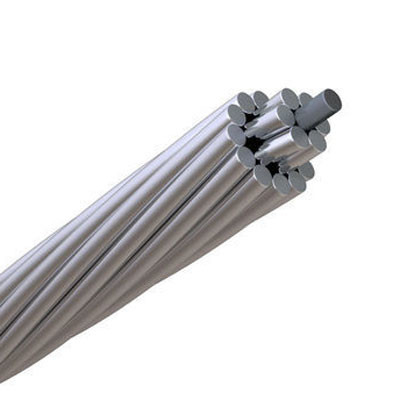

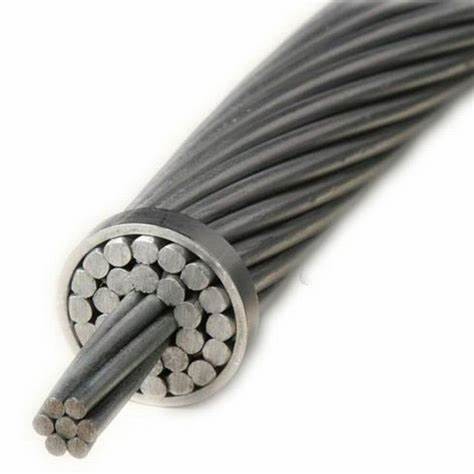

556,5 tauchte MCM ACSR-Aluminiumleiter Steel Reinforced
Was ist 556,5 Kabel der Tauben-ACSR?
Aluminiumleiter-Stahl- verstärkt (ACSR), alias bloße Aluminiumleiter, sind einer der weitverbreitetsten Leiter für Getriebe. 556,5 tauchte MCM ACSR-Kabel besteht einen oder mehreren Schichten aus Aluminiumdrähten, die über einem hochfesten Stahlkern angeschwemmt wurden, der einzelne oder mehrfache Stränge abhängig von der Anforderung sein kann. Es kann verschiedene Anschwemmungskombinationen des Als und der Stahldrähte geben, die Flexibilität leihen, passende Strombelastbarkeit und mechanische Festigkeit für die Anwendung zu erreichen.
Was ist die Spezifikationen 556,5 Kabels des MCM-Tauben-ACSR?
Größe (AWG-Lehre oder MCM): 556,5
Schiffbruch (AL/STL): 26/7
Durchmesser-Zoll: Aluminium: 0,1463
Durchmesser-Zoll: Stahl: 0,1138
Durchmesser-Zoll: Stahlkern: 0,3414
Durchmesser-Zoll: Kabel Od: 0,927
Gewicht lb/1000FT: Aluminium: 525,0
Gewicht lb/1000FT: Stahl: 241,0
Gewicht lb/1000FT: Summe: 766,0
Inhalt %: Aluminium: 68,53
Inhalt %: Stahl: 31,47
Rate Breaking Strength (lbs.): 22.500
OHMS/1000ft: DC an 20ºC: 0,0306
OHMS/1000ft: Wechselstrom an 75ºC: 0,038
Ampacity: 726 Ampere
Was ist die Anwendung 556,5 des Kabels der Tauben-ACSR?
556,5 Kabel ist der Tauben-ACSR für Gebrauch in allen praktischen Spannen auf hölzernen Pfosten, Freileitungsmasten und anderen Strukturen passend. Anwendungen reichen von den langen, der Höchstspannung (EHV) Fernleitungen bis zu Hilfsspannen an den Verteilungs- oder Nutzungsspannungen auf privaten Voraussetzungen.
Leiter ACSR (Aluminiumleiterstahl verstärkt) hat ein langes Serviceheft wegen seiner Wirtschaft, Zuverlässigkeit und Stärke zum Gewichtsverhältnis. Die kombinierte leichte und hohe Leitfähigkeit des Aluminiums mit Stärke des Stahlkernes ermöglicht Hochspannungen, weniger Senkung und längeren Spannen als jede mögliche Alternative.
Was ist die Standards 556,5 des Kabels der Tauben-ACSR?
Aluminiumdraht ASTM B-230, 1350-H19 zu den elektrischen Zwecken
Aluminiumleiter ASTM B-231, konzentrische Lage angeschwemmt
Aluminiumleiter ASTM B-232, konzentrisches gelegt angeschwemmt, überzogenes Stahl verstärkt (ACSR)
Überzogener Stahlkernaluminiumdraht ASTM B-341 für Aluminiumleiter, Stahl verstärkt (ACSR/AZ)
Zink ASTM B-498 beschichtete Stahlkerndraht für Aluminiumleiter, Stahl verstärkt (ACSR)
Eichhörnchen-Leiter List zu wählen
| Codename |
acsr Eichhörnchenleiter |
| Nominaler Aluminiumbereich Millimeter 2 |
20 |
| Anschwemmung der Struktur |
Al nein. |
6 |
| Al-Durchmesser. |
2,11 |
| St., nein. |
1 |
| St.-Durchmesser |
2,11 |
| Schnittbereich des Aluminiums |
Millimeter 2 |
20,94 |
| Gesamtschnittbereich |
Millimeter 2 |
24,43 |
| Gesamtdurchmesser |
Millimeter |
6,33 |
| Summe |
kg/km |
85 |
| Berechnetes Bruchlast |
Dan |
788 |
| Berechnen Sie DC-Widerstand bei ℃ 20 |
Ω/km |
1,368 |
| Gegenwärtige Bewertung |
|
109 |
