Drehgelenk 360° Freibewegliches Gerät für das Leiterseilziehen​
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: SWivel Joint
Item No.: 17121-17131
Model: SLX-0.5-SL250Y
Rated Load: 5-250KN
Weight: 0.2-8KG
Warranty: 1 year
Hervorheben:

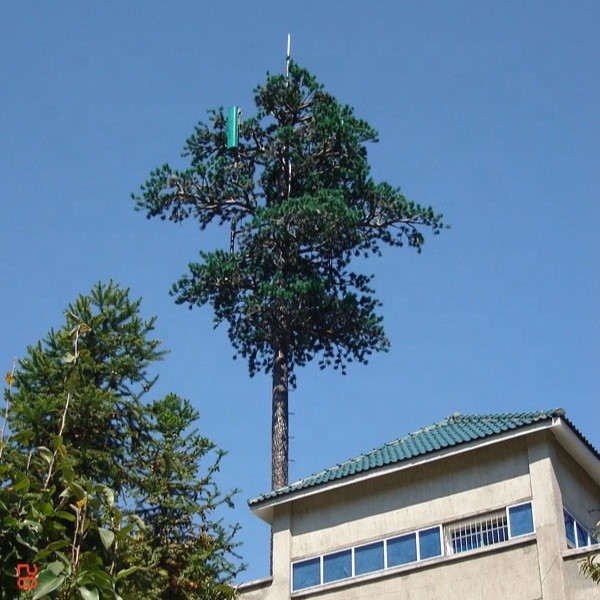

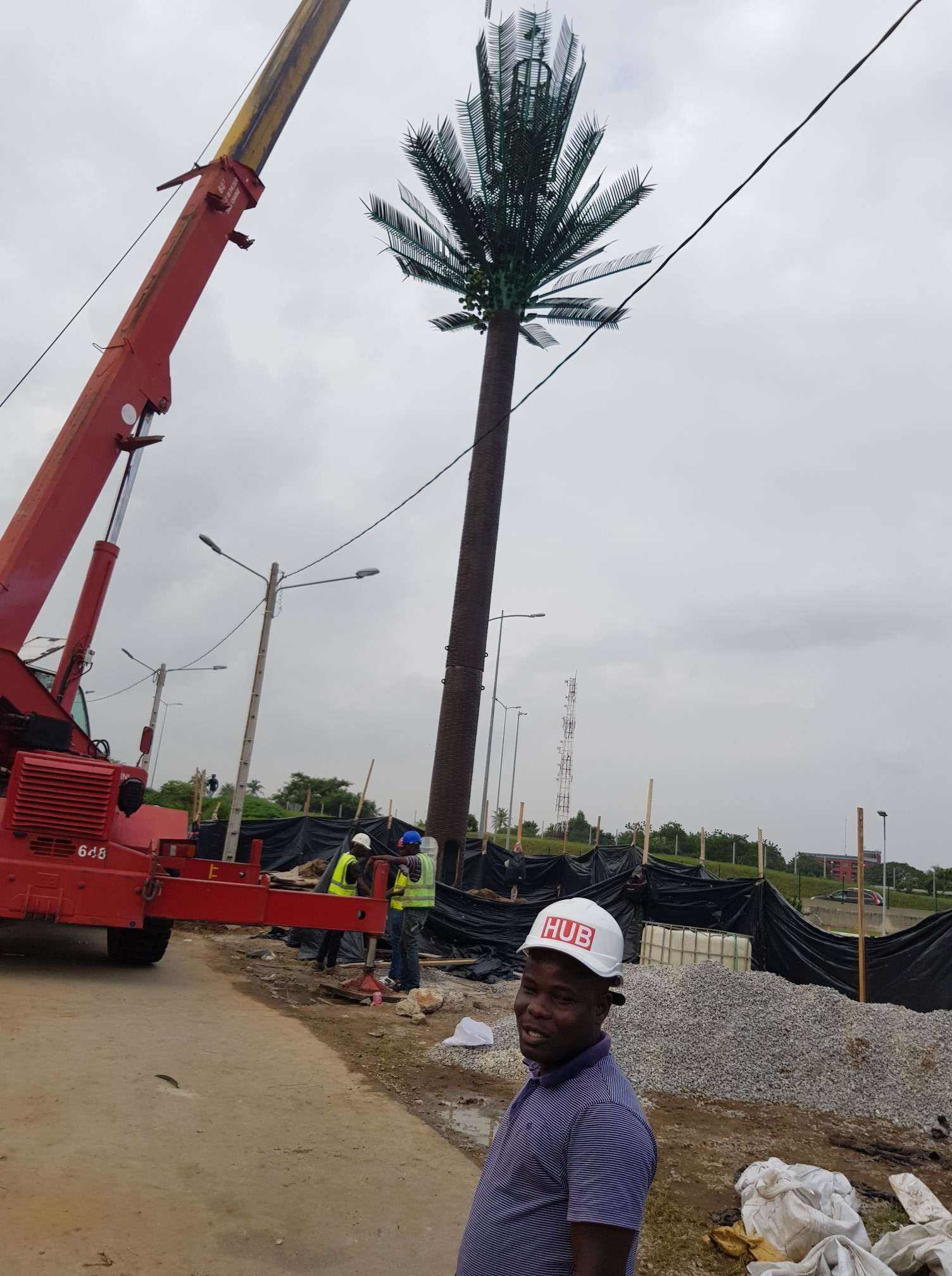

Kiefer getarnter Monopole Stahlturm

,

Q235B-Telekommunikations-Stahlturm

Grundinformation
Herkunftsort: China
Markenname: Suntech Tower
Zertifizierung: ISO, CE
Modellnummer: Monopole Turm
Zahlung und Versand AGB
Verpackung Informationen: Exportbehälter
Lieferzeit: 30-35 Tage nach Ablagerung
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 70000 metrische Tonne/metrische Tonnen pro Jahr
Produkt-Beschreibung

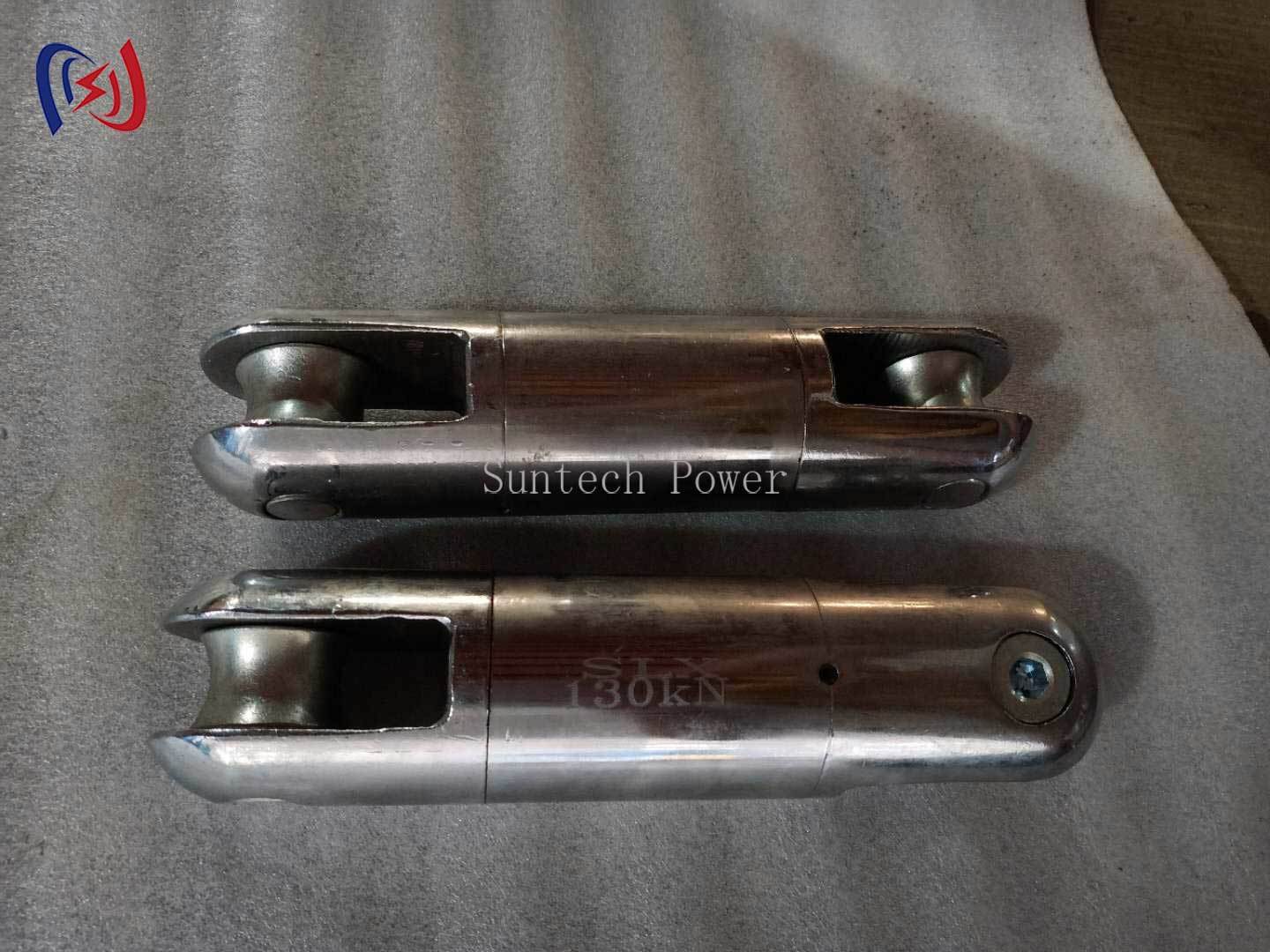

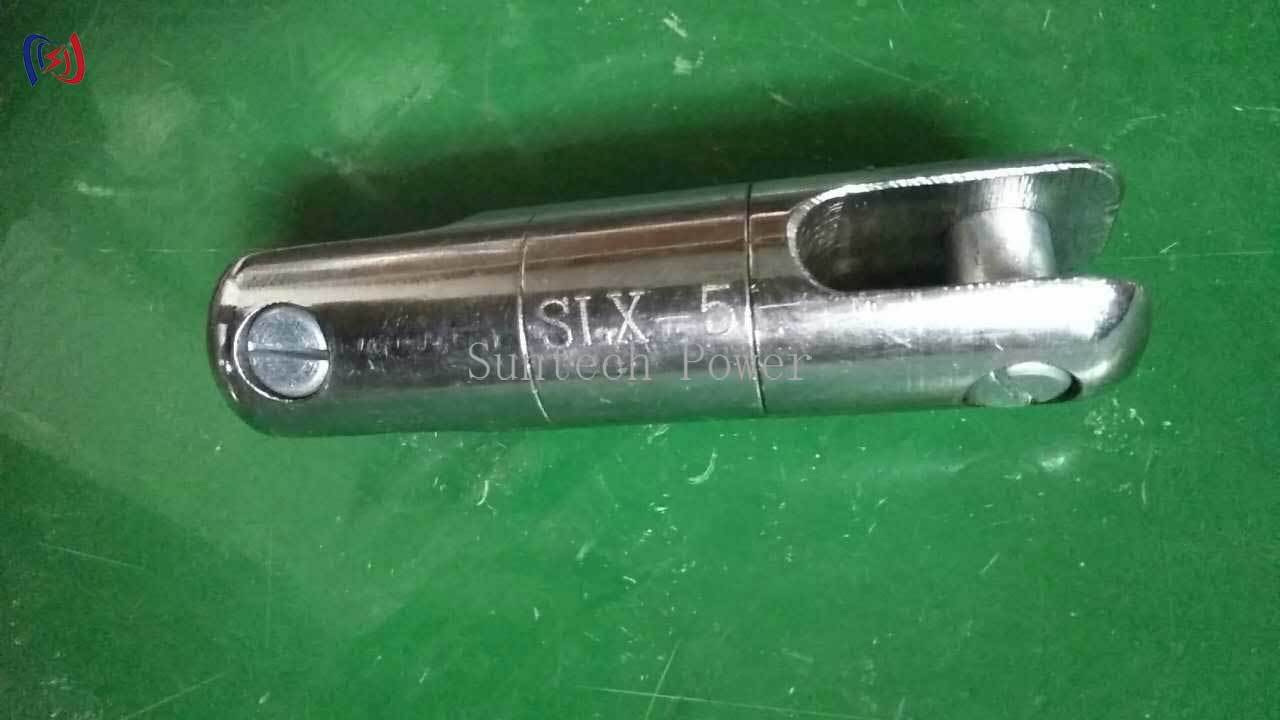

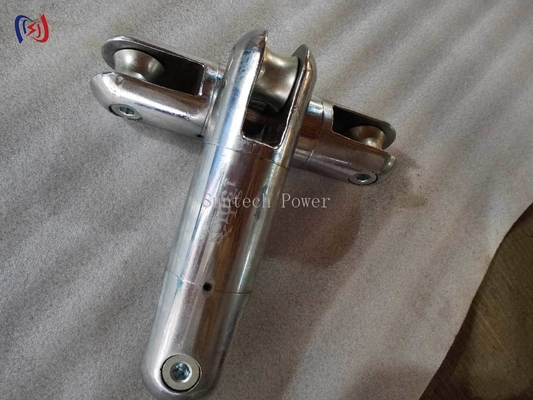

Wirbelgelenk 360° Freibewegungsvorrichtung für Leiterseilzug​


Kernkonstruktionsmerkmale​​

    • ​​Konstruktion aus geschmiedetem legiertem Stahl​​ (SAE 4140 oder gleichwertig) für hohe Festigkeit und Ermüdungsbeständigkeit
    • ​​Abgedichtetes Kugellagersystem​​ mit Doppellippen-Fettdichtungen (Schutzart IP54)
    • ​​Arbeitslastgrenze (WLL):​​ 5-50 Tonnen (laserbeschriftet auf dem Gehäuse)
    • ​​Drehwinkel:​​ Unbegrenzte 360° kontinuierliche Drehung
    • ​​Standard-Anschlussarten:​​ Gabel-Gabel, Auge-Auge und Hakenkonfigurationen
    • ​​Glatte Oberflächenausführung​​ zur Vermeidung von Kabel-/Seilabrieb


​​Betriebsvorteile​
✔ ​​Drehung ohne Drehmoment​​ verhindert das Verdrehen der Leitung
✔ ​​Wartungsfreier Betrieb​​ mit Dauerschmierung
✔ ​​Korrosionsbeständig​​ mit Zink-Nickel-Beschichtung (1000+ Stunden Salzsprühtest)
✔ ​​Gut sichtbare gelbe Oxidbeschichtung​​ zur Sicherheitskennzeichnung
✔ ​​Austauschbare Endstücke​​ für unterschiedliche Takelanforderungen


​​Sicherheitszertifizierungen​
✓ ​​ASME B30.26​​ konforme Takelausrüstung
✓ ​​DNV-GL zertifiziert​​ für Offshore-/Marine-Einsatz
✓ ​​Funkenfreie Bronzeausführungen​​ für Gefahrenbereiche
✓ ​​100 % lastgeprüft​​ vor dem Versand


​​Leistungsspezifikationen​
• ​​Mindestbruchfestigkeit:​​ 6:1 Sicherheitsfaktor
• ​​Temperaturbereich:​​ -30°C bis +80°C Dauerbetrieb
• ​​Drehwiderstand:​​ <1 % der WLL bei Volllast
• ​​Lagerlebensdauer:​​ 100.000 Umdrehungen bei maximaler Last


​​Wartungsanforderungen​

    • ​​Jährliche Sichtprüfung​​ auf Dichtungsintaktheit
    • ​​Kein Nachfetten erforderlich​​ (Dauerschmierstofffüllung)
    • ​​Austausch alle 5 Jahre​​ für kritische Hebevorgänge
    • ​​Magnetpulverprüfung​​ verfügbar


​​Typische Anwendungen​
➔ ​​Leiterseilzug​​
➔ ​​Änderungen der Zugleinenrichtung​​
➔ ​​Drehsysteme für Ginstangen​​
➔ ​​Lastdrehungssteuerung für Kräne​​
➔ ​​Vorübergehende Abspannungsanpassungen​​

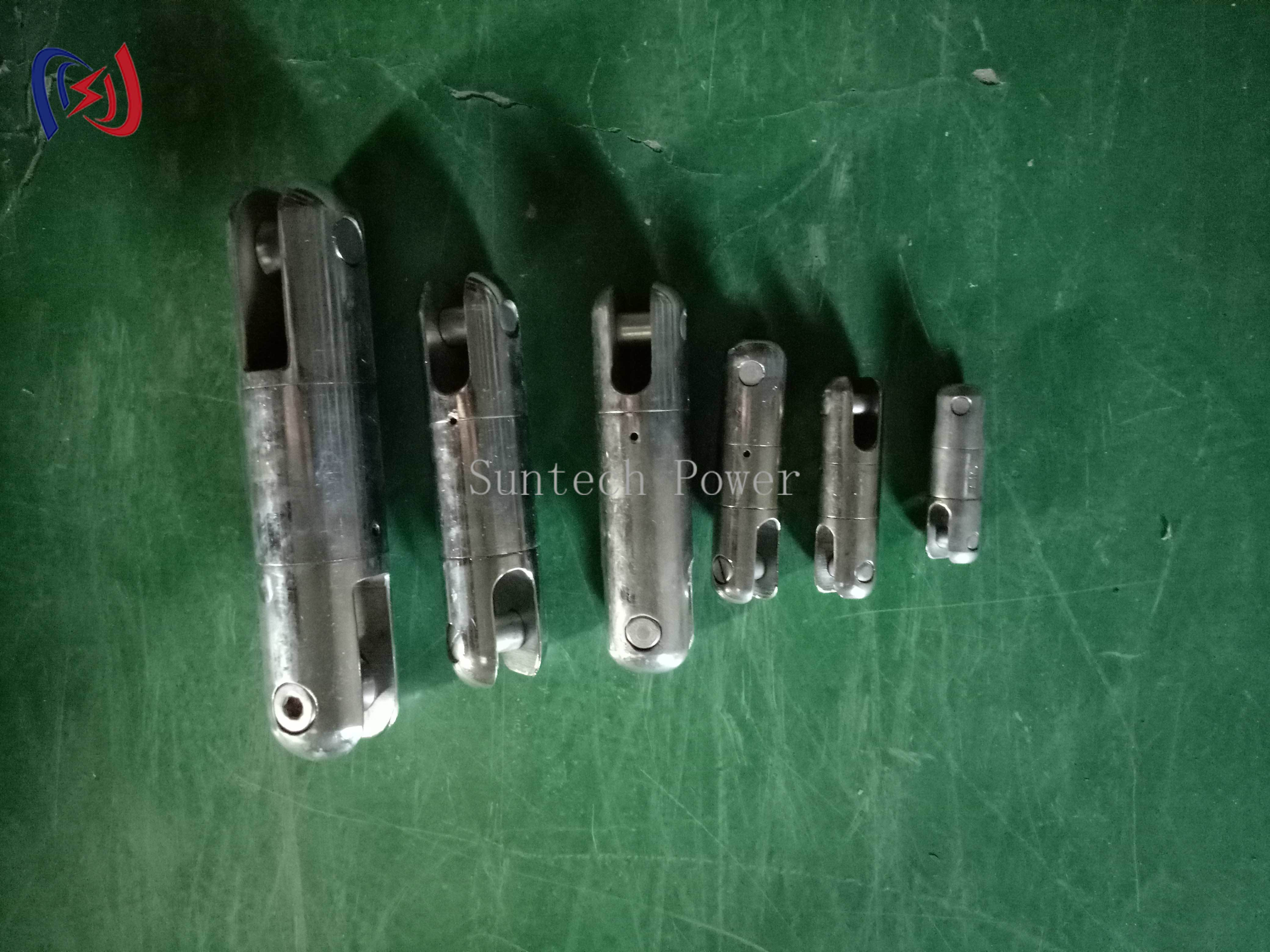

Artikelnummer Modell

Nennlast

(KN)

Hauptgröße

(mm)

Gewicht

(Kg)

A B C D E
17121 SLX-0.5 5 19 61 40 8 9 0.20
17122 SLX-1 10 30 100 70 12 13 0.40
17123 SLX-2 20 35 120 90 14 14 0.55
17124 SLX-3 30 37 129 95 16 16 0.65
17125 SLX-5 50 42 154 116 18 17 1.50
17126 SLX-8 80 57 220 165 24 22 2.40
17127 SL130 130 62 248 192 26 24 3.50
17128 SL180 180 75 294 222 26 26 7.20
17129 SL250 250 85 331 251 30 30 10.5
17130 SL250V 250 80 323 243 30 30 8.0
