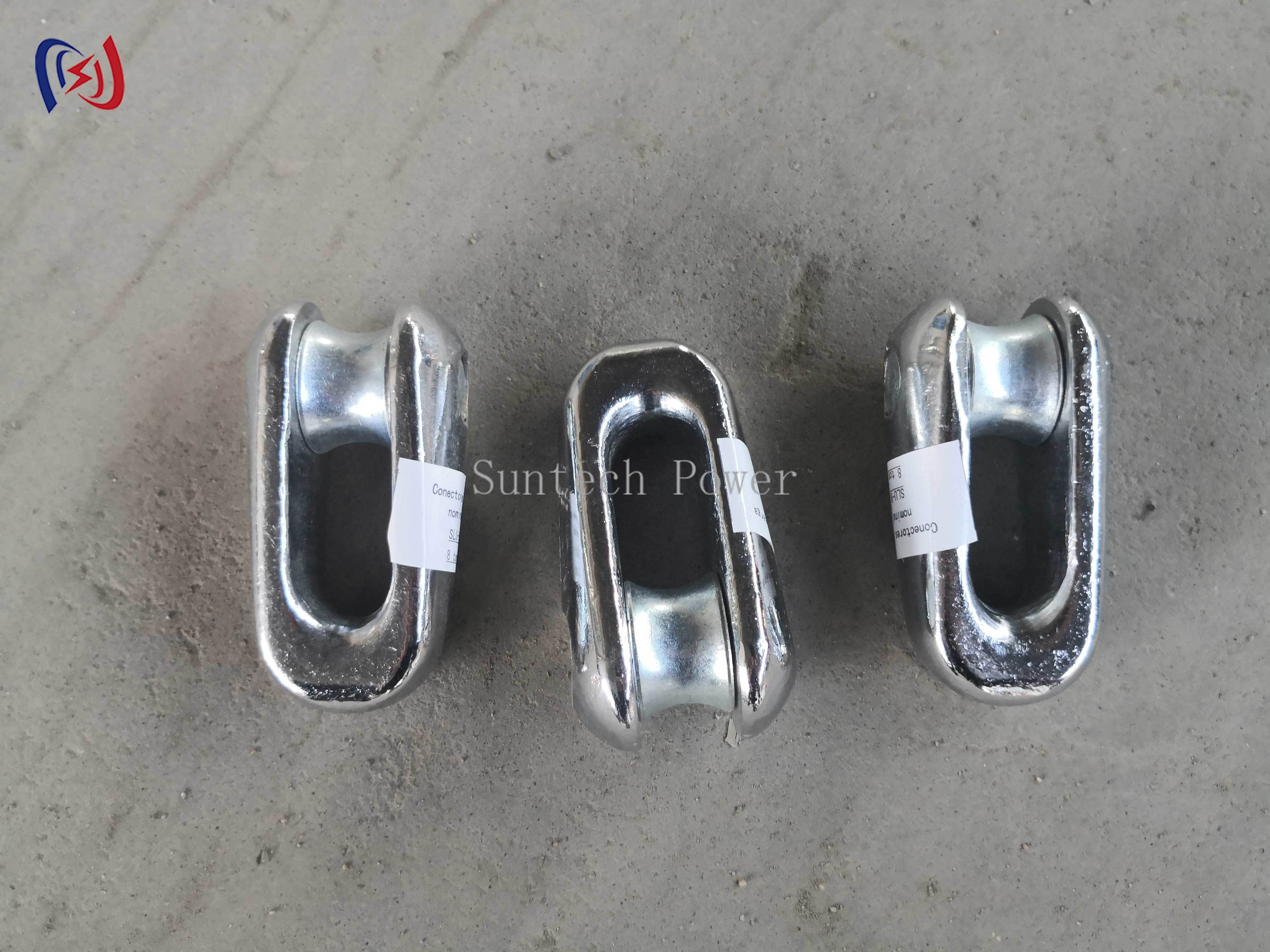

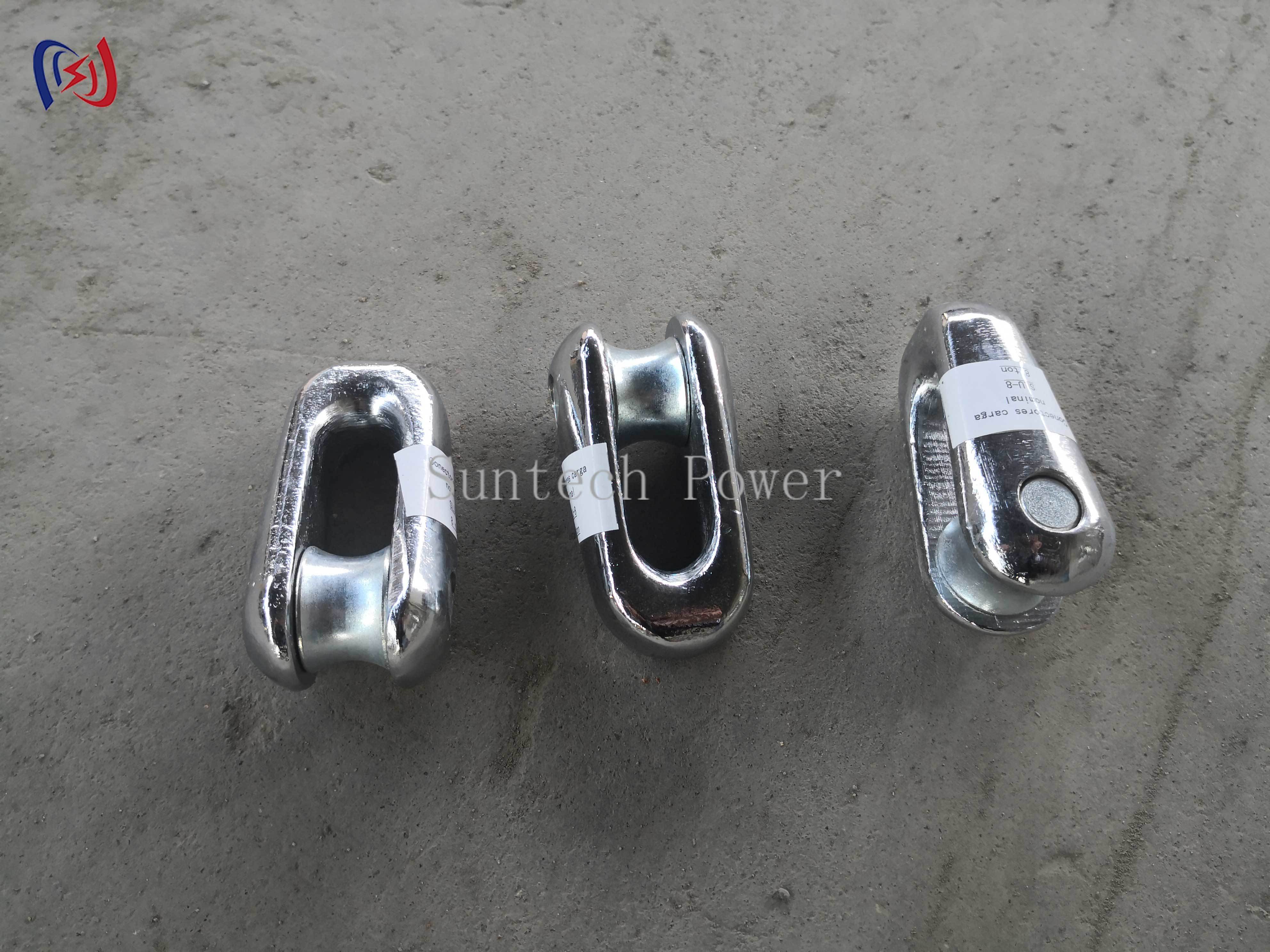

Festverbindungen Industrielle Verbindungseinrichtungen zur Anbringung in Luftleitungen
Kernkonstruktionsmerkmale
Betriebsvorteile - Ich weiß.
✔ Ein hohes Gewichtsverhältnis für eine einfache Handhabung
✔ 360° Drehbarkeit für eine optimale Belastungsausrichtung
✔ Korrosionsbeständig für Küsten- und Industrieumgebungen
✔ Einfache visuelle Kontrollstellen für Sicherheitsüberprüfungen
✔ Auswechselbare Komponenten für verschiedene Ausrüstungsanforderungen
Sicherheitsbescheinigungen - Ich weiß.
✓ ASME B30.26 Ausrüstungsstandard
✓ EN 13889:2003 Zertifizierung für Schmiede-Stahlverbindungen
✓ DNV-GL-zertifiziert für Schiffsanwendungen
✓ Nichtmagnetische Versionen für den Einsatz in Unterstationen
Spezifikationen für die Wartung - Ich weiß.
• Jahreslastprüfung für kritische Anwendungen empfohlen
• Monatliche Sichtprüfung auf Risse oder Verformungen
• Fettschmierung von beweglichen Teilen (NLGI #2)
• UV-resistente Kennzeichen für eine langfristige Identifizierung
Typische Anwendungen - Ich weiß.
¢ Aufheben von Turmkomponenten ¢
Der Typ spannt den Draht.
Kranlastsicherung
¢ Unterstützung vorübergehender Arbeitsplattformen ¢
- Ich weiß.
Zusätzliches Zubehör - Ich weiß.
Modell | Hauptgröße ((mm) | Nennlast (KN) | Gewicht ((kg) | |||||
Eine | B | C | d | D | E | |||

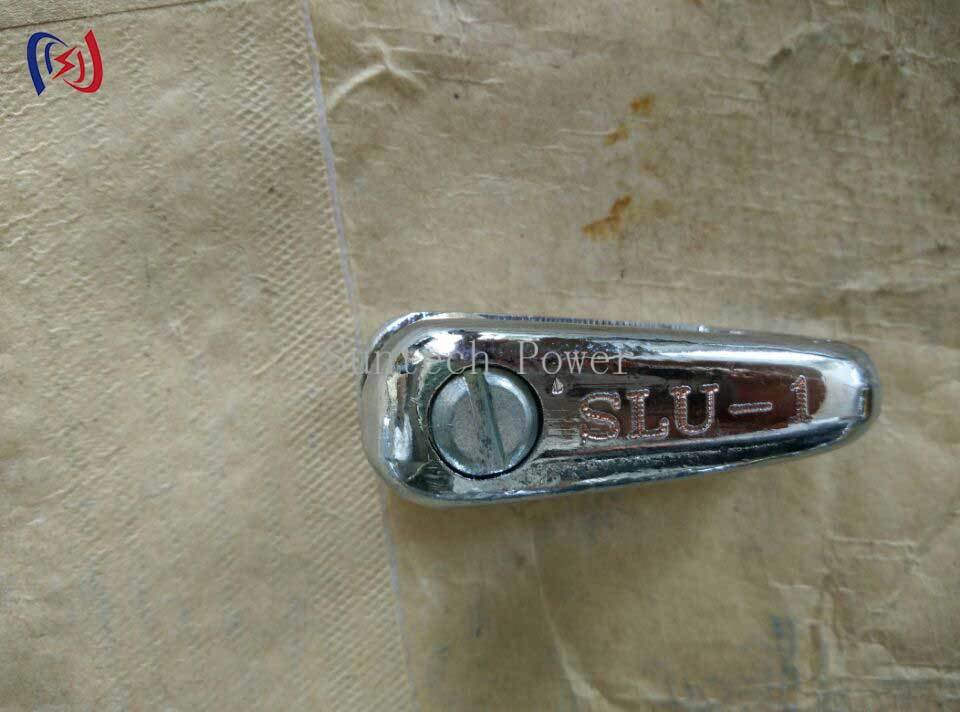

SLU-1 | 36 | 68 | 18 | 10 | 14 | 29 | 10 | 0.2 |
SLU-3 | 37 | 76 | 20 | 12 | 17 | 31 | 30 | 0.22 |
SLU-5 | 50 | 96 | 23 | 18 | 19 | 42 | 50 | 0.6 |
SLU-8 | 56 | 110 | 28 | 20 | 22 | 50 | 80 | 0.8 |
SLU-10 | 59 | 126 | 30 | 22 | 26 | 54 | 100 | 1.2 |
SLU-13 | 61 | 134 | 32 | 24 | 27 | 56 | 130 | 1.3 |
SLU-15 | 63 | 138 | 37 | 27 | 28 | 58 | 150 | 1.4 |

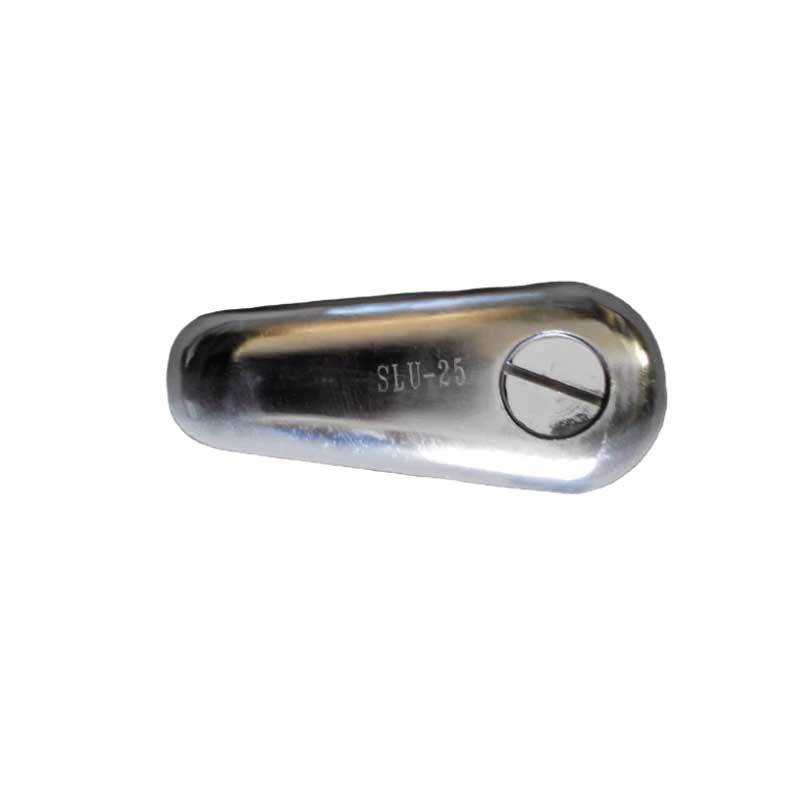

SLU-25 | 80 | 178 | 44 | 30 | 35 | 72 | 250 | 3.0 |
SLU-28 | 80 | 178 | 44 | 30 | 35 | 72 | 280 | 3.0 |
SLU-32 | 85 | 186 | 42 | 30 | 38 | 80 | 320 | 3.9 |
