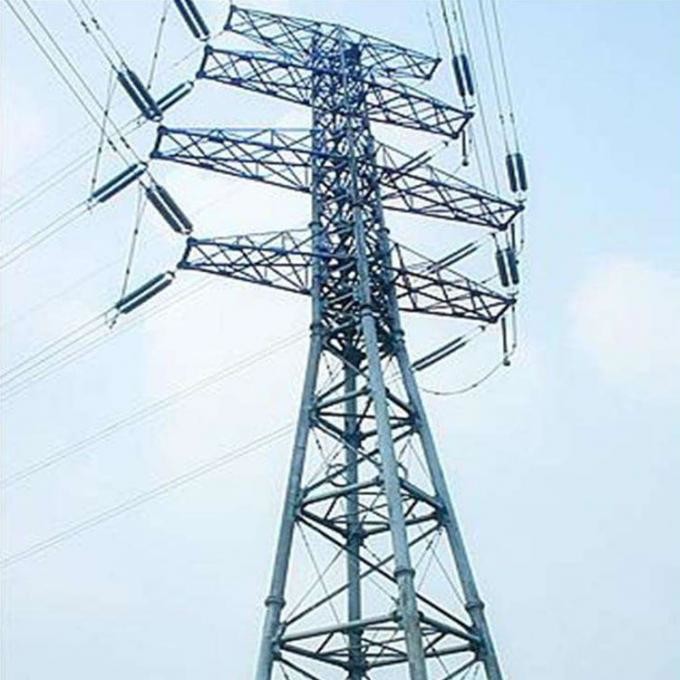

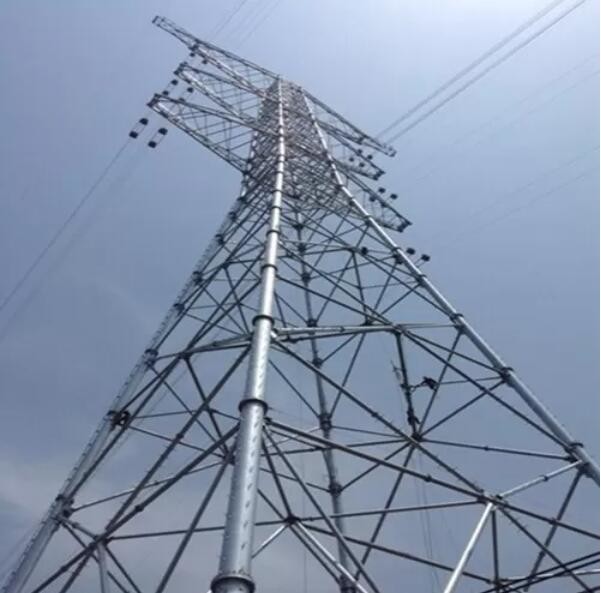

Fernleitungs-Mast galvanisierte Stahl, Röhren-Guy Wire Guyed Tower zu vergittern
Die Stahlrohrturmstruktur hat relative technische und wirtschaftliche Vorteile, und ist für Freileitungsmaste passend, die große Lasten tragen.
Anwendungen:
In China sind Stahlrohrprofile auch in den Türmen der Doppelleitung 500kV und in den Vierdurchlauftürmen auf dem gleichen Turm verwendet worden und seine gute Leistung und Nutzen gezeigt. Die Stahlrohr-Turmstruktur ist in den Linien mit den verschiedenen Spannungspegeln wegen seiner hervorragenden Querschnittssteifheit, guten Querschnittskrafteigenschaften, einfachen Kraft und schönen Auftrittes gut entwickelt gewesen. Besonders in den Großspannenstrukturen und in den städtischen Stromnetzturmstrukturen.
Spezifikationen:
Fernleitungs-Stahlturm-u. Nebenstellen-Struktur-Waren Beschreibung und Hauptparameter
| Nein. |
Beschreibung |
Einzelspezifikation und bedeutende Entwurf Parameter |
| 1 |
Entwurfs-Code |
1. Chinesischer nationaler Standard:
a. Technische Regelung DL/T 5154-2002 des Entwurfs für Turm und der Pole-Strukturen der obenliegenden Fernleitung
b. Technische Regelung DL/T 5219-2005 für das Entwerfen der Grundlage der obenliegenden Fernleitung
2. Amerikanischer Standard:
a. Entwurf ASCE 10-97-2000 von vergitterten Stahlgetriebe-Strukturen
b. Baubestimmungs-Anforderung ACI 318-02 für Struktur-Beton
|
| 2 |
Entwurfs-Software |
BITTE und Mitgliedstaat Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD usw. |
| 3 |
Entwurfs-Laden |
Gemäß der Anforderung und der Spezifikation durch Kunden weltweit. |
| 4 |
Laststest/destruktiver Test |
Wir können es durch Regierungsbehörde vereinbaren, wenn es notwendig ist und die Kosten solcher Art Test separat von der Turmpreiskalkulation sind. |
| 5 |
Spannung |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, Fernleitung 1000KV |
| 6 |
Heiß-Badgalvanisation |
ISO 1461-2009, ASTM A123 |
| 7 |
Stahlsorte |
1. Baustahl der hochfesten niedrigen Legierung: Q420B, das mit ASTM Gr60 gleichwertig ist
2. Baustähle der hochfesten niedrigen Legierung: Q355B, das mit ASTM Gr50 oder S355JR gleichwertig ist
3. Kohlenstoff-Baustahl: Q235B, das mit ASTM A36 oder S235JR gleichwertig ist
|
| 8 |
Bolzen und Nüsse |
Bolzen hauptsächlich ISO 898 Grades 6,8 und 8,8 für beiden Chinese-, ISO- und LÄRM-Standard |
| 9 |
Turm-Art |
Eckige Türme, Röhrentürme, Guyed-Mast, Monopole Turm |
| 10 |
Turm-Art |
Suspendierungs-Turm, Abspannmast, toter Turm, Nebenstellen-Struktur |
| 11 |
Garantie |
Turmstrukturen: 30 Jahre |
| 12 |
Wiederkehrperiode |
50 Jahre |
| 13 |
Transport |
Wir sind zum größten Hafen in der Welt sehr nah, die unser Vorteil für Seetransport ist. |
| 14 |
Qualitätskontrolle |
Folgen Sie System ISO 9001 und ausschließlich QC-Inspektion für Rohstoff, Prototypversammlungstest, Galvanisationstest und Vorversandinspektion für die Quantität und die Qualität
Wir behandeln die Qualität zuerst und Vollprüfungsverhältnis.
|
Stahlrohrturm ist ein traditionelles überlegenes Produkt unserer Fabrik. Besonders entwickelte der Selbst Verarbeitungssystem des Mehrplatzflansches hat verbessert erheblich die Präzision der geometrischen Toleranz für jedes Werkstück. Dank solch einen Prozess, der Stahlrohrturm 190m hoher Überfahrt Huangpu großer wurden als nationales Qualitätsprojekt bewertet. Unsere Fabrik wird mit moderner Ausrüstung wie 2400-Tonnen-verbiegenden Maschinen, Linie Schneidemaschinen, Nahtschweißenmaschinen und CNC-Plasmaschneidenmaschinen geliefert. Mit diesen Ausrüstung, ist sie fähig, Gleichdurchmesserrohre und kegelförmige Rohre im Polygon und in der runden Form zu produzieren. Die CNC-Nahtschweißenmaschine kann verwirklichen, dass einmaliges Formteil des Nahtschweißens für Stahlrohr und die schweißende Linie Doppelgrößenformteil durch einzelnes Schweißen erzielen kann. Unsere Fabrik ist in hohem Grade für seine Produktionskapazität und Produktqualität bestätigt worden.
Stahlröhrenturmmitglieder widerstehen niedrigem Winddruck, großer verbiegender Querschnittsstarrheit, einfacher Struktur und klarer Kraftübertragung, die volles Spiel zur tragenden Leistung des Materials geben kann. Einerseits kann sie das Gewicht des Turms verringern und die Grundlagenkraft verringern; andererseits kann sie helfen, Extrema zu erhöhen. Fähigkeit, Naturkatastrophen unter Bedingungen zu widerstehen. Wenn die Stärke- und Stabilitätsberechnungsanforderungen genügt werden, kann der Gebrauch eines Stahlrohrturms mit einem verhältnismäßig kleinen Winddruck-Körper-Formkoeffizienten die Windlast auf dem Turmkörper erheblich verringern.
Spannung: Energieübertragungsausstattung/Stahlröhrenturm des elektrischen Fernleitung Winkel-Eisenturms
Spannungsgrad: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Produktionsverfahren
Ist hier Herstellungsprozeß für unseren Freileitungsmast; jedoch müssen beide Parteien alle Zeichnungen besprechen und alle Geschäftszeichnungen, technische Spezifikation bestätigen, und welcher Standard zum sich anzupassen. Vor Massenproduktion müssen wir empfingen alle unterzeichneten anerkannten Geschäftszeichnungen und technischen Dokumente von unserem Kunden.
Unsere Herstellung ist in der strengen Übereinstimmung mit der Detailzeichnung, die durch den Auftragnehmer vorbereitet wird und vom Ingenieur genehmigt ist. Herstellung fängt nach der Zustimmung der Geschäftsversammlung und -tests an.
|
Heißes Bad
Galvanisierung
|
Standard |
Stahl-thickness/mm |
Mittelbeschichten
thickness/μm
|
Metallisch
Element
|
Inhalt |
|
Pole-Wellen, Kreuz
an arms&bolted
Zusätze
|
ASTM A123 |
>6 |
85 |
Mangan |
0.25%-0.40% |
| <3-6> | 70 |
| 1.5-3 |
55 |
Cu |
<0> |
| <1> | 55 |
| Bolzen, nuts&washers |
GB/T 5267.3-2008 |
___ |
≥ 54 |
P |
<0> |
| (ISO 10684-2004) |
| Grundlagenbolzen |
ASTM A153/
A153M-09
|
___ |
≥ 54 |
S |
<0> |
