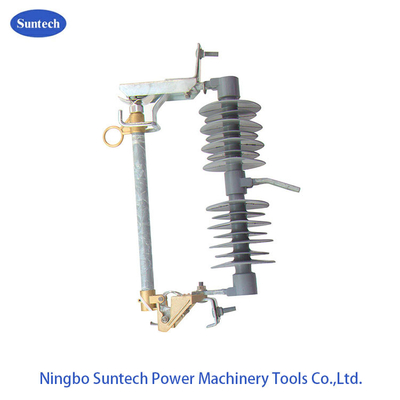

Hochspannung Außen 24kv 27kv Belastungsunterbrechung Polymer Drop-Out Sicherung abgeschnitten
Übersicht:
Abfallsicherungen und Ladestropfensicherungen sind Hochspannungsschutzgeräte für den Außenbereich.Es ist auf der Hochspannungsseite des Verteiltransformators oder auf der Zweigleitung der Verteilleitung installiert. als Kurzschluss des Transformators und der Leitung, Überlastschutz und Split-Load-Strom.
Die Fallsicherung besteht aus zwei Teilen:
Ein Isolierhalter und ein Sicherungsrohr. Der statische Kontakt befindet sich an beiden Enden des Isolierhalters, der bewegliche Kontakt an beiden Enden des Sicherungsrohrs,und das Sicherungsrohr besteht aus einem inneren Lichtbogenlöschrohr und einer äußeren Schicht.
Es besteht aus einem Phenolepapierrohr oder einem Epoxiglasrohr. Die Lastfallsicherung verbessert den elastischen Hilfskontakt und die Lichtbogenlöschdecke, um den Laststrom zu teilen und zu kombinieren.
Vorteil:
1Kleine Größe, geringes Gewicht, Stoßbeständigkeit, keine Kollisionsschäden während des Transports, flexible Montage, geeignet für den Einsatz in der Schaltkabine.
2Spezielle Struktur, Gesamtkompressionsform, keine Luftlücke, gute Dichtungsleistung, Feuchtigkeits- und Explosionssicherheit 3. Große Schleichweite, gute Hydrophobie, starke Fleckenbeständigkeitstabile Leistung und geringere Betriebswartung4. Einzigartige Formel von Zinkoxid-Varistor, geringer Leckstrom, langsame Alterung, lange Lebensdauer.
5Bei Gleichspannungsreferenz sind die rechteckige Durchflusskapazität sowie die hohe Strom- und große Stromwiderstandsfähigkeit höher als die Standardanforderung.
| Produkteparameter für Porzellan-Ausfallsicherungen |
| Typ |
Nennspannung
(KV) |
Nennstrom
(A) |
Brechstrom
(A) |
Blitzimpulse
Spannung ((BIL)
(KV)
|
Leistungsfrequenz
Widerstandsspannung
(KV)
|
Schrecklich
Entfernung
(mm)
|
Gewicht
(in kg) |
Abmessungen
(cm) |
| STP3-24/100 |
24 bis 27 |
100 |
10000 |
150 |
65 |
540 |
11 |
51 × 38 × 16 |
| STP3-24/200 |
24 bis 27 |
200 |
12000 |
150 |
65 |
540 |
11.5 |
51 × 38 × 16 |
| STP3-24/100F |
24 bis 27 |
100 |
10000 |
150 |
65 |
540 |
11.5 |
51 × 38 × 16 |
| STP3-24/200F |
24 bis 27 |
200 |
12000 |
150 |
65 |
540 |
12 |
51 × 38 × 16 |
| STP4-33/100 |
33 bis 36 |
100 |
10000 |
170 |
72 |
680 |
12 |
60 × 41 × 14 |
| STP4-33/200 |
33 bis 36 |
200 |
12000 |
170 |
72 |
680 |
12.5 |
60 × 41 × 14 |
| STP4-33/100F |
33 bis 36 |
100 |
10000 |
170 |
72 |
680 |
12 |
60 × 41 × 14 |
| STP4-33/200F |
33 bis 36 |
200 |
12000 |
170 |
72 |
680 |
12.5 |
60 × 41 × 14 |
| Kompositive Ausfallsicherungsprodukte |
| Typ |
Nennspannung
(KV) |
Nennstrom
(A) |
Brechstrom
(A) |
Blitz Impulsspannung
(BIL) (KV)
|
Leistungsfrequenz
Widerstandsspannung
(KV)
|
Schrecklich
Entfernung
(mm)
|
Gewicht
(in kg) |
Abmessungen
(cm) |
| STC1-12/100 |
11 bis 15 |
100 |
8000 |
110 |
42 |
370 |
4.5 |
41 × 35 × 12 |
| STC1-12/200 |
11 bis 15 |
200 |
10000 |
110 |
42 |
370 |
5 |
41 × 35 × 12 |
| STC2-12/100 |
11 bis 15 |
100 |
10000 |
110 |
55 |
530 |
5 |
51*38*11 |
| STC2-12/200 |
11 bis 15 |
200 |
12000 |
110 |
55 |
530 |
5.3 |
51*38*11 |
| STC3-24/100 |
24 bis 27 |
100 |
10000 |
150 |
65 |
720 |
5.3 |
53 × 35 × 11 |
| STP3-24/200 |
24 bis 27 |
200 |
12000 |
150 |
65 |
720 |
5.6 |
53 × 35 × 11 |
| STC4-33/100 |
33 bis 36 |
100 |
10000 |
170 |
72 |
970 |
6.8 |
87 × 45 × 14 |
| STC4-33/200 |
33 bis 36 |
200 |
12000 |
170 |
72 |
970 |
7.3 |
87 × 45 × 14 |
