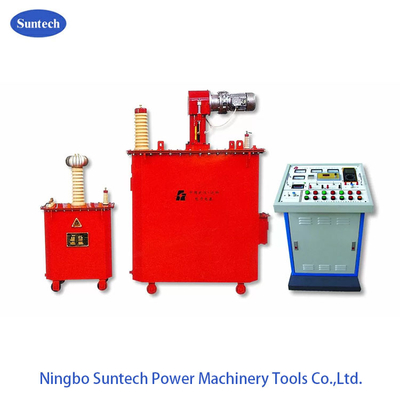

Anpassung der Induktivitätsart Resonanztestreihe für den HV-Leistungstransformator

Einheit zur seriellen Resonanztestprüfung zur Einstellung der Induktivitätstyp

1Gegenstand:
Für das 300 MW starke Wasserkraftwerk Suwa beträgt die Nennspannung 18 kV, die Erdkapazität nicht mehr als 2,58 μF, die Wechselspannung hält der Spannungstest stand, die Prüfspannung beträgt 50 kV,und die Widerstandsspannungszeit beträgt 5 min.

2. Systemkapazität
Für das 300 MW starke Wasserkraftwerk Suwa beträgt die Nennspannung 18 kV, die Erdkapazität nicht mehr als 2,58 μF, die Wechselspannung hält der Spannungstest stand, die Prüfspannung beträgt 50 kV,und die Widerstandsspannungszeit beträgt 5 min. dann:
Während des Tests beträgt der Hochspannungsseitenstrom I=2πfCU=2π×50×2,58×10-6×50×103=40,53A; der Nennstrom des Systems wird auf 42A und die Nennspannung auf 50kV eingestellt, so dass ein gewisser Spielraum bleibt.
Die Gesamtkonstruktionsspezifikation beträgt 2100kVA/50kV, von denen der einstellbare Reaktor 800kVA/50kV (16A) beträgt; ein fester Reaktor mit zwei Parametern von 650kVA/50kV/13H;kann die Anforderungen an die Spannung des 0 ′ 2 erfüllen.58 μF Prüfprodukt.
Zusammenfassend: 2100kVA/50kV können den Anforderungen an die Spannung von 2,54μF des Prüfprodukts entsprechen

3Die wichtigsten technischen Parameter und Funktionen des Systems
1Nennleistung: 2100 kVA;
2Nennspannung: 50 kV;
3. Nennstrom: 42A;
4. Arbeitsfrequenz: Leistungsfrequenz 50 Hz;
5Die Ausgangsspannungswellenformverzerrungsrate: ≤ 1%;
6- zulässige Dauer der kontinuierlichen Arbeit: 5 Minuten unter Nennlast, 1,1fache Überspannung für 1 Minute;
7Der Temperaturanstieg nach 5 Minuten Dauerbetrieb unter Nennlast beträgt ≤ 65 K.
8. der Qualitätsfaktor des Geräts selbst: Q≥30;
9. Hochdruckmessgenauigkeit: Wirkwert 1.5;
10.Eingangsleistung: Dreiphasen-Volt 380V, Frequenz 50Hz;
11. Das Prüfprodukt verfügt über Funktionen zum Schutz vor Überströmung, Überspannung und Flashover-Schutz des Prüfprodukts;
12. Umgebungstemperatur: -250 °C-450 °C, relative Luftfeuchtigkeit: ≤ 90% RH, Höhe ≤3200 m.

4Einführung in das Prinzip der Reihenresonanz
Das Serienresonanztestsystem ist ein Gerät, das zur Durchführung von Wechselspannungstests an verschiedenen kapazitiven Prüfprodukten verwendet wird.Es zeichnet sich durch eine erhebliche Verringerung der Kapazität der für die Prüfung erforderlichen Eingangsleistung aus., wodurch das Volumen und das Gewicht der Prüfgeräte reduziert werden und die Feldprüfung leicht durchgeführt werden kann;und die Arbeitskosten und Materialkosten der Prüfgeräte und der für die Prüfung erforderlichen Input erheblich reduzieren.
Seit mehr als 20 Jahren entwickelt und produziert Fanke Hochspannungsprüfgeräte, und das Resonanzsystem ist das Vorzeigeprodukt von Fanke.Hunderte von von Fanke hergestellten Resonanzsystemen wurden erfolgreich in verschiedenen Bereichen der Stromversorgung im In- und Ausland eingesetzt..
Das Serienresonanzsystem ist in abgestimmte Induktionsresonanz und Frequenzmodulationsresonanz unterteilt.Der eingestellte Induktivitätstyp lässt die Prüfschaltung durch Anpassung der Induktivität resonieren, während der Frequenzmodulationstyp die Prüfschaltung durch Anpassung der Prüffrequenz zum Resonanten macht. Das Ergebnis ist jedoch das gleiche, d. h. die vom Prüfprodukt erforderliche Leistung mit großer Kapazität kann durch Eingabe einer Leistung mit geringer Kapazität erzielt werden.Das Grunddiagramm der Resonanz ist in Abbildung 1 dargestellt.
