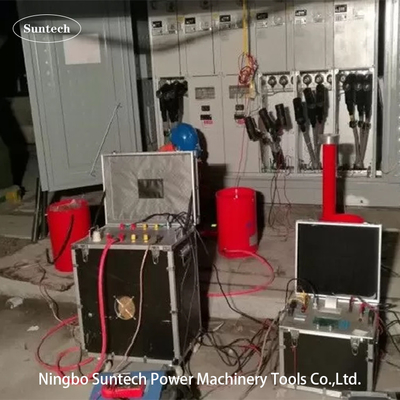

810 KVA Hochspannungstest-Kit, 35 KV und 132 KV Hv Kabeltestgeräte 30-300 Hz

Trägerfrequenzresonanz-Spannungstest für Kabelversuche mit 35 und 132 KV

I. Verwendung des Erzeugnisses:

Dieses Prüfgerätmodell CHX-810KVA/54KV, 135KV ist für XLPE-Kabel der Klassen 35KV und 110KV ausgelegtKlimatisierung vor Ortdie Spannungsprüfung mit Variable-Frequenz-Resonanzkreislauftechnologie durchstehen; die höchste Prüfspannung beträgt nicht mehr als 54KV oder 135KV; Prüffrequenz: 30-300Hz; der Arbeitszyklus beträgt nicht mehr als 60 Minuten.Es kann Kunden dabei helfen, eine präventive Prüfung oder Übergabeprüfung auf Wechselstrom-Spannungstests für XLPE-Kabel von 35 KV innerhalb von 5 km und von 132 KV innerhalb von 1 km durchzuführen..

Der Prüfbereich des Satzes ist wie folgt:

1. 5 km 35 kV/300 mm2 Kabel, geprüfte Kapazität ≤ 0,97 uF, Prüffrequenz 30-300 Hz, Prüfspannung 52 kV, Prüfzeit 60 min.

2, 1km von132 kV/630 mm2 Kabel, getestete Kapazität ≤ 0,201 uF, Testfrequenz 30-300 Hz, Testspannung 128 kV, Testzeit 60 min.

II. Allgemeine technische Daten

1. Nennleistung: 810 kVA;
2. Eingangsleistung: dreiphasige 380V Spannung, Frequenz 50Hz;
3. Nennspannung: 54 kV; 135 kV;
4. Nennstrom: 15A; 6A;
5. Arbeitsfrequenz: 30 bis 300 Hz;
6. Ausgangswellenform des Geräts: Sinuswelle
7. Wellenformverzerrungsrate: Wellenformverzerrungsrate der Ausgangsspannung ≤ 1%;
8. Betriebszeit: 60 Minuten kontinuierlich zulässig unter Nennlast; Überdruck 1,1 mal 1 Minute;
9. Temperaturanstieg: Temperaturanstieg ≤ 65 K nach 60 Minuten Dauerbetrieb unter Nennlast;
10. Qualitätsfaktor: das Gerät selbst Q≥30 (f=45Hz);
11. Schutzfunktion: Schutz vor Überstrom, Überspannung und Flashover des Prüfprodukts für das Prüfprodukt (siehe Abschnitt "Variable Frequency Power Supply" für Einzelheiten);
12. Messgenauigkeit: effektiver Systemwert 1.5;

III. Hauptbestandteile:
