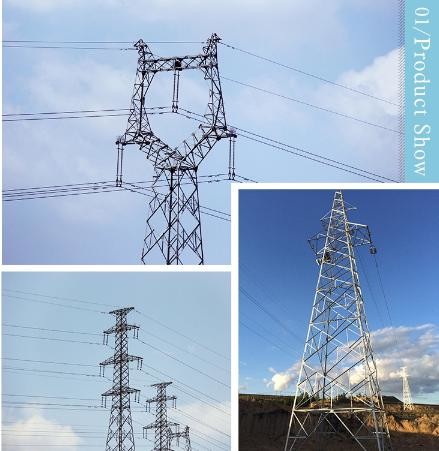

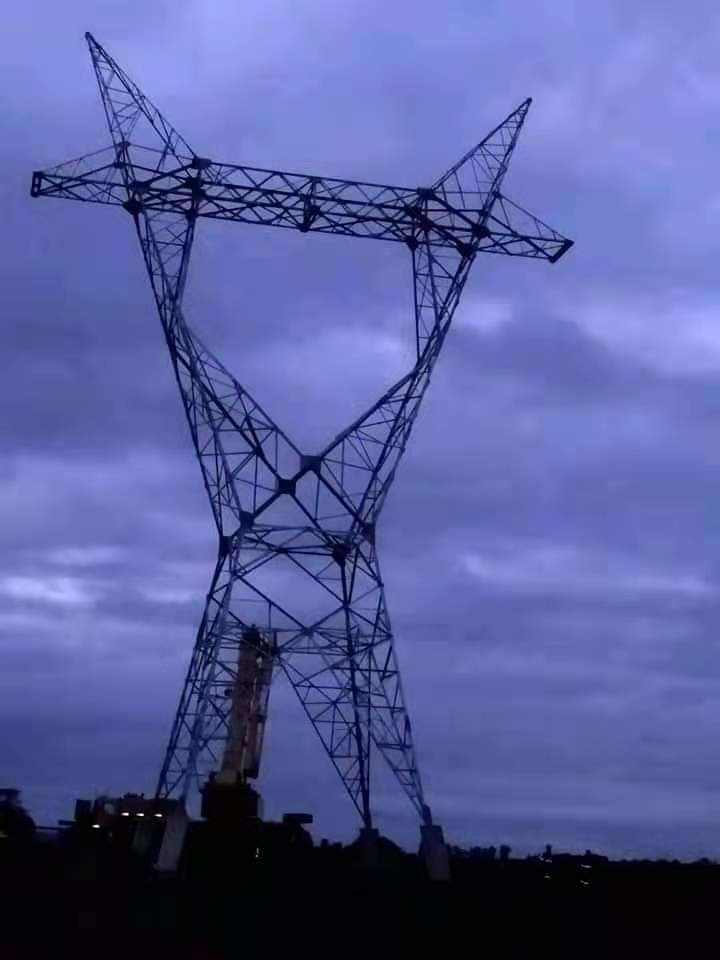

ASTM123 230KV 400KV vergittern Stahltürme für obenliegende Fernleitung

ASTM123 230KV 400KV vergittern Stahltürme für obenliegende Fernleitung

  • ASTM123 230KV 400KV vergittern Stahltürme für obenliegende Fernleitung
  • ASTM123 230KV 400KV vergittern Stahltürme für obenliegende Fernleitung
ASTM123 230KV 400KV vergittern Stahltürme für obenliegende Fernleitung
Produktdetails:
Herkunftsort: China
Markenname: Suntech
Zertifizierung: ISO
Modellnummer: Stahlturm
Zahlung und Versand AGB:
Min Bestellmenge: 1 Turm
Preis: Get the latest prices
Verpackung Informationen: Exportbehälter
Lieferzeit: 35 Tage nach Ablagerung
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100000 metrische Tonne/metrische Tonnen pro Jahr
Kontakt
Ausführliche Produkt-Beschreibung
Name: Gittermast Material Type: Steel Q355/Q255
Usage: Steel Transmission Tower Anwendung: Fernleitungs-Turm
Spannungs-Grad: 10KV zu 800KV Wind Speed: 120KM/H
Markieren:

230kv vergittern Stahltürme

,

ASTM123 vergittern Stahltürme

,

Turm der Fernleitungs-400kv

Gitter-Stahltürme ASTM123 230kv oben 400 KV-Fernleitungs-Turm



Schnelles Detail:

Türme der elektrischen Leistung 230kv oben elektrischer Stahlpfosten 30m des 400 KV-Fernleitungsturms

PRODUKT-BESCHREIBUNG

Produkt-Name
Türme der elektrischen Leistung 230kv oben elektrischer Stahlpfosten 30m des 400 KV-Fernleitungsturms
Material
Walzstahl
Farbe
Gemäß des Kundenantrags
Standard
ISO9001: 2008
Material
Stahl-Q235B/Q345B/Q420
Schweißender Standard
AWSD1.1
Galvanisations-Standard
ASTM123
Verwendung
Kraftübertragung und Verteilung

Spezifikationen:
Die Produkteigenschaften:

Als die traditionelle Fernleitungsausrüstung hat Winkeleisenturm das weitverbreitete Feld, die Eigenschaften des Entwurfscodes, ist das Handwerk, in verschiedenen Abständen, unterschiedlicher Spannungspegel zeigt die Vorteile und die allgemeine Anwendbarkeit reif

Der Entwurf des Hochspannungsleitungsturms hängt an, Art des Leiters und des Erdungskabels, Windzone, Abweichungswinkel und Materialanweisung ab. Diese Türme werden galvanisiert, um den Stahl vor Korrosion zu schützen. Die Anstrichschichtdicke der Galvanisierung hängt von den Wetterbedingungen am Standort des Turms ab.



Stahlsorten
Winkeleisen: Chinesisches Stahl-Q345B, das selben zu ASTM A572 GR50
Andere Netze, stützend und Platte und Winkeleisen nicht betonen ab: Chinese Q2230B, die selben zu ASTM A36
Platten: Chinesisches Stahl-Q345B, das selben zu ASTM A572 GR50
Bolzen: Chinesischer Grad 6,8 und 8,8, die ähnlich ASTM A394
A), sind Maß und Toleranz für Winkel entsprechend GB/T1591-1994

B) Galvanisation des heißen Bades in Übereinstimmung mit GB/T 13912-2002, das ähnlich ASTM A 123
C), stimmt das Schweißen Leistung mit Standard AWS D1.1 oder CWB überein



Spannung: Energieübertragungsausstattung/elektrischer Fernleitung Winkel-Eisenturmgrad: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV



Ist hier Herstellungsprozeß für unseren Freileitungsmast; jedoch müssen beide Parteien alle Zeichnungen besprechen und alle Geschäftszeichnungen, technische Spezifikation bestätigen, und welcher Standard zum sich anzupassen. Vor Massenproduktion müssen wir empfingen alle unterzeichneten anerkannten Geschäftszeichnungen und technischen Dokumente von unserem Kunden.

Unsere Herstellung ist in der strengen Übereinstimmung mit der Detailzeichnung, die durch den Auftragnehmer vorbereitet wird und vom Ingenieur genehmigt ist. Herstellung fängt nach der Zustimmung der Geschäftsversammlung und -tests an.

Scheren : Das Scheren und der Ausschnitt werden sorgfältig durchgeführt und alle Teile der Arbeit, die herausgestellt wird, um nach Vollendung anzusehen, werden ordentlich beendet. Manuell geführte Schneidbrenner werden nicht benutzt.
B: Alles Material über 13 (oder 12) Millimeter dick ist kaltes gesägtes oder Maschinenbrennschneiden.
C: Das Ernten oder das Scheren werden materielle Stärke von 13 Millimeter oder weniger zugelassen.
Brennschneiden des hohen Ertragstahls wird von einem geringfügigen vorheizt Operation vorausgegangen, indem man die Schnittflamme über das geschnitten zu werden führt Teil.
Alle Brennschneidenränder werden sauber gerieben.
Verbiegen Unsere Firma owaned das verbiegende machince. Frether mehr, können wir die Türme mit Warmbiegen oder Kaltbiegen entsprechend den Anforderungen des Kunden herstellen.
Schweißen Kein Schweißen ist erfolgt, es sei denn, dass vorherige Zustimmung vom Ingenieur erreicht worden ist.
Schweißen wird nicht an den TurmBefestigungspunkten für Leiter, Beilauflitze, Isolatoren oder verbundene Versammlungen oder Klammern erlaubt
Unter-Lochen Alle Löcher im Baustahl weniger als 10 Millimeter Stärke werden gelocht möglicherweise zur natürlichen Größe wenn nicht anders vermerkt auf den anerkannten Zeichnungen. Die Löcher, die auf den Zeichnungen als Bohrungen gezeigt werden und alle Löcher im Baustahl 10 Millimeter oder mehr in der Stärke und in den Zugankern von Querarmen werden gebohrt oder unter-gelocht und erweitert.

Alle Löcher sind glatter Schnitt und ohne die heftigen oder zackigen Ränder. Alle Grate, resultierend aus der Erweiterung oder der Bohrung, werden entfernt. Alle Löcher sind zylinderförmig und zum Mitglied senkrecht.

Bei Bedarf, Verzerrung der Löcher zu vermeiden, werden Löcher nah an den Punkten von Biegungen gemacht, nachdem man verbogen hat.
Lochen Für das Lochen zur natürlichen Größe, ist der Durchmesser des Durchschlages 1,0 Millimeter größer als der Nenndurchmesser des Bolzens, und der Durchmesser des Würfels ist nicht mehr als 1.5mm, das des Durchschlages größer als der Durchmesser ist. Für das unter-Lochen ist der Durchmesser des Durchschlages 4 Millimeter kleiner als der Nenndurchmesser des Bolzens, und der Durchmesser des Würfels ist nicht mehr als 2 Millimeter größer als der Durchmesser des Durchschlages. , nach der Erweiterung keiner Durchschlagsoberfläche, das Unter-Lochen für erweiterte Arbeit ist solch das erscheint in der Peripherie des Lochs
Loch-Größe Wo Löcher erweitert oder gebohrt werden, ist der Durchmesser des fertigen Lochs nicht größer als der Nenndurchmesser des Bolzens plus 1,0 Millimeter.
Galvanisierung Alles Material ist das Heißbad, das nach Herstellung in Übereinstimmung mit der spätesten Revision von Spezifikation A 123 GB/T 13912-2002 oder ASTM galvanisiert wird.
Material, das wegen der bloßen Stellen zurückgewiesen worden ist, oder andere beschichtende Defekte entweder abgestreift und wieder-galvanisiert werden oder die Fehlstellen recoated durch eine anerkannte Methode.
Alle Platten und Formen, die durch den Galvanisierungsprozeß verworfen worden sind, werden gerade gerichtet, durch umgespult werden oder gedrückt werden. Das Material wird nicht gehämmert oder gerade gerichtet andernfalls in gewissem Sinne, das die schützende Beschichtung verletzt.
Zustimmung wird vom Ingenieur gesichert, wenn die Galvanisierung außerhalb der Anlage des Auftragnehmers getan wird.
Alle galvanisierte Stahlarbeit wird gegen weißen Speicherfleck geschützt, indem man eine anerkannte Lösungsbehandlung direkt nach der Galvanisierung verwendet.
Verpackung Unser Produkt wird in einige Bündel verpackt, deren Gewicht M.Ü. 2~3 oder entsprechend Ihrer Anforderung ist.



Heißes Bad

Galvanisierung

Standard Stahl-thickness/mm

Mittelbeschichten

thickness/μm

Metallisch

Element

Inhalt

Pole-Wellen, Kreuz

an arms&bolted

Zusätze

ASTM A123/

AS A123M-15

NZS 4680

>6 85 Mangan 0.25%-0.40%
<3-6>70
1.5-3 55 Cu <0>
<1>55
Bolzen, nuts&washers GB/T 5267.3-2008 ___ ≥ 54 P <0>
(ISO 10684-2004)
Grundlagenbolzen

ASTM A153/

A153M-09

___ ≥ 54 S <0>



ASTM123 230KV 400KV vergittern Stahltürme für obenliegende Fernleitung 0
